YÜKSEK KAPASİTELİ DAİRESELLİK VE FORM ÖLÇÜM CİHAZLARI

TAYLOR HOBSON yazısı ve kırmızı renkte yuvarlak arka plan üzerinde beyaz çizgilerle grafik tasarımı.

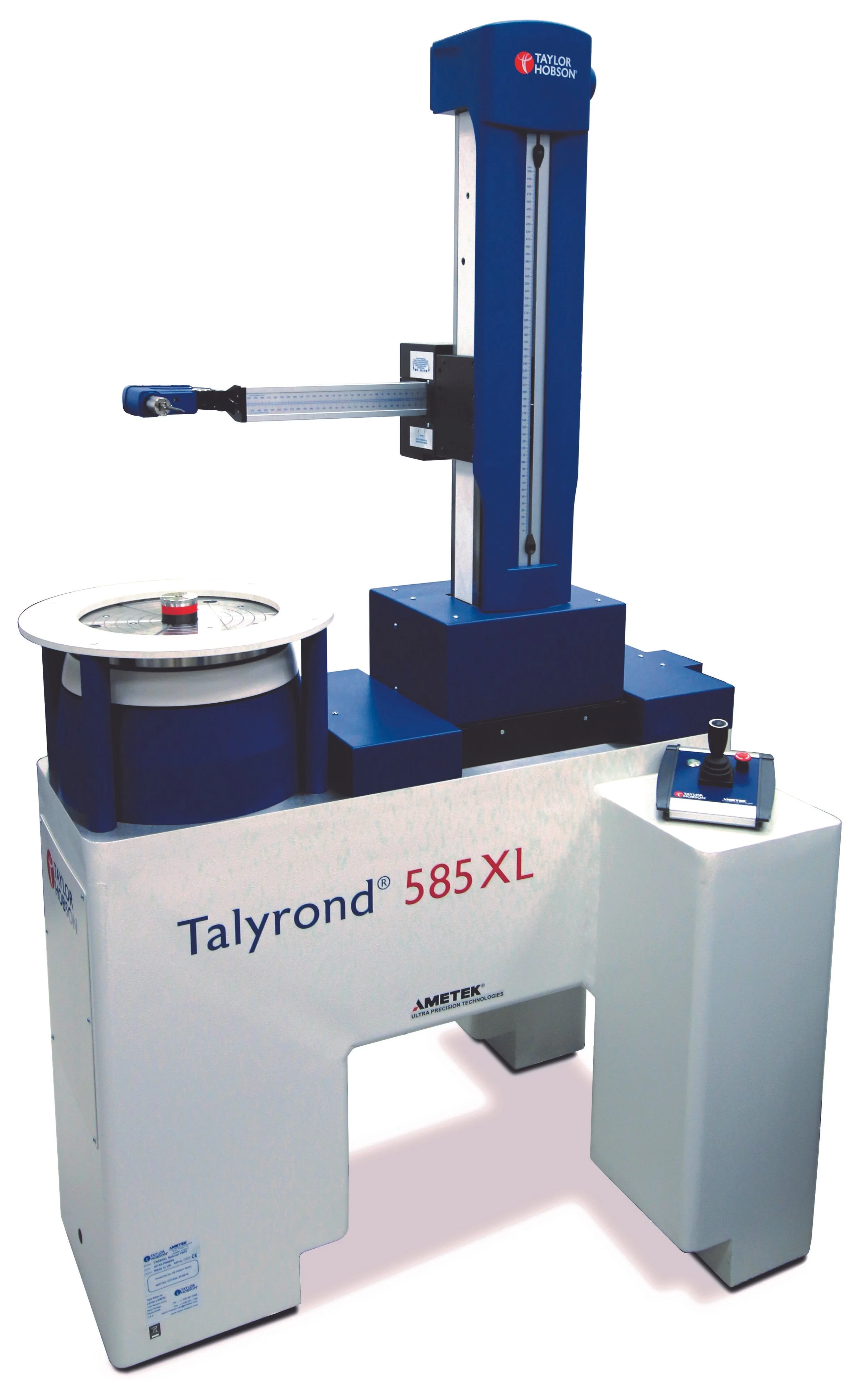

Talyond 585XL model makine, otomotiv ve endüstriyel ölçüm cihazı, mavi ve beyaz renkli.

TALYROND 565-585 XL

Büyük çaplı yatakların ve dönel olmayan simetrik bileşenlerin ölçümü

  • İç rulman yuvaları, makaralı rulmanlar, jet motorları, krank milleri, silindir kafaları ve bloklar

  • 1 metreye kadar çaplı rulmanların ölçülmesini sağlamak için sürtünmesiz bir havalı yatak mili ve ayarlanabilir yüksek hassasiyetli bir kolon

  • Radyal takip moduyla tam otomatik merkezleme ve seviyelendirme kapasitesi

  • Otomatik prob kalibrasyonu

  • Otomatik veya manuel seçim ile patentli kol pozisyon ve yönlendirme mekanizması

  • +/- 0.01 um  yüksek hassasiyetli havalı yatak mili

  • 4 mm’ye kadar ölçüm aralığı

  • 0.3 nm  çözünürlük

  • < 30 nm Rq tüm eksenler

  • Pt: 0.5 µm

  • 1200 mm’ye kadar dikey doğrusallık ünitesi

  • Ayarlanabilir sütun ve 300 mm radyal kollu geniş çap aralığı

  • Ulusal ve uluslararası standartlarda izlenebilir ölçülere sahip Windows tabanlı Ultra yazılım


Talyrond® 1700 PRO güvenilir teknolojileri bir araya getiren, sağlam bir platform üzerinde inşa edilmiş yüksek hassasiyetli bir ölçüm cihazıdır.

Cihazın güçlü gövdesine yerleştirilmiş olan yüksek hassasiyetli yağlı mil, 450 kg’a kadar yük kapasitesi sunar. Bu eşsiz tasarım, bileşen ağırlığı ne olursa olsun hassasiyetini korur.

Kolon yapısı ve temel platform, benzersiz paralellik, silindiriklik ve yuvarlaklık ölçümü sağlamak için kritik öneme sahiptir.

Talyrond® 1700 PRO, Taylor Hobson’un Talyvel® Elektronik Terazilerini kullanarak mil ekseni ile kolon arasındaki paralelliği, kolon konumu değişse bile muhafaza eder.

Cihaz, Metrology 4.0 destekli, sezgisel arayüze sahip, sanal ekranlı ve gerçek zamanlı kontrol imkânı sunan, kullanımı kolay bir yazılımla çalışır. Gelişmiş 'nokta ve hareket' eksen kontrol fonksiyonu, hassas konumlandırma ve doğru ölçüm sağlar.

Temel Özellikler

  • Tam otomatik merkezleme ve seviyelendirme özelliği (radyal takip modlu)

  • Otomatik problama kalibrasyonu

  • Patentli kol duruş/konumlandırma mekanizması (otomatik veya manuel seçenekli)

  • Dikey düzgünlük ölçüm aralığı: 1500 mm’ye kadar

  • Geniş çap aralığı: 1700 mm (ayarlanabilir kolon ve 300 mm’lik radyal kol ile)

  • Metrology 4.0 Akıllı Yazılım

Uygulama Alanları

  • Büyük çaplı rulmanlar

  • İç rulman yatakları

  • Yüksek basınçlı türbinler ve kompresörler

  • Miller

  • Jet motorları

  • Krank milleri

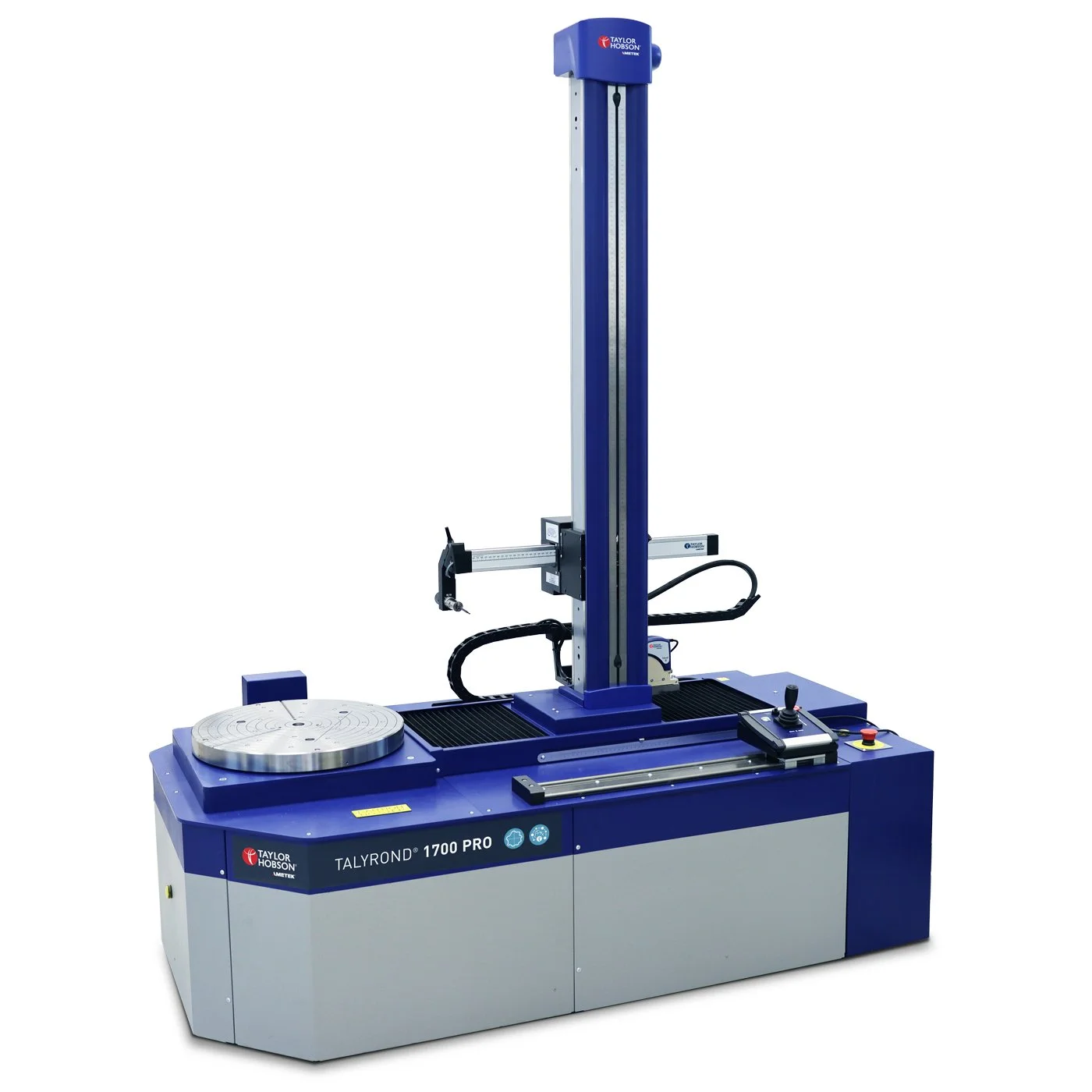

Mavi ve gri renkli bilimsel ölçüm cihazı, Taylorex 1700 PRO model, teknik ölçümler yapmak için kullanılır.

TALYROND 1700 PRO
