Ultrasonik Düz Yataklı Sistemler

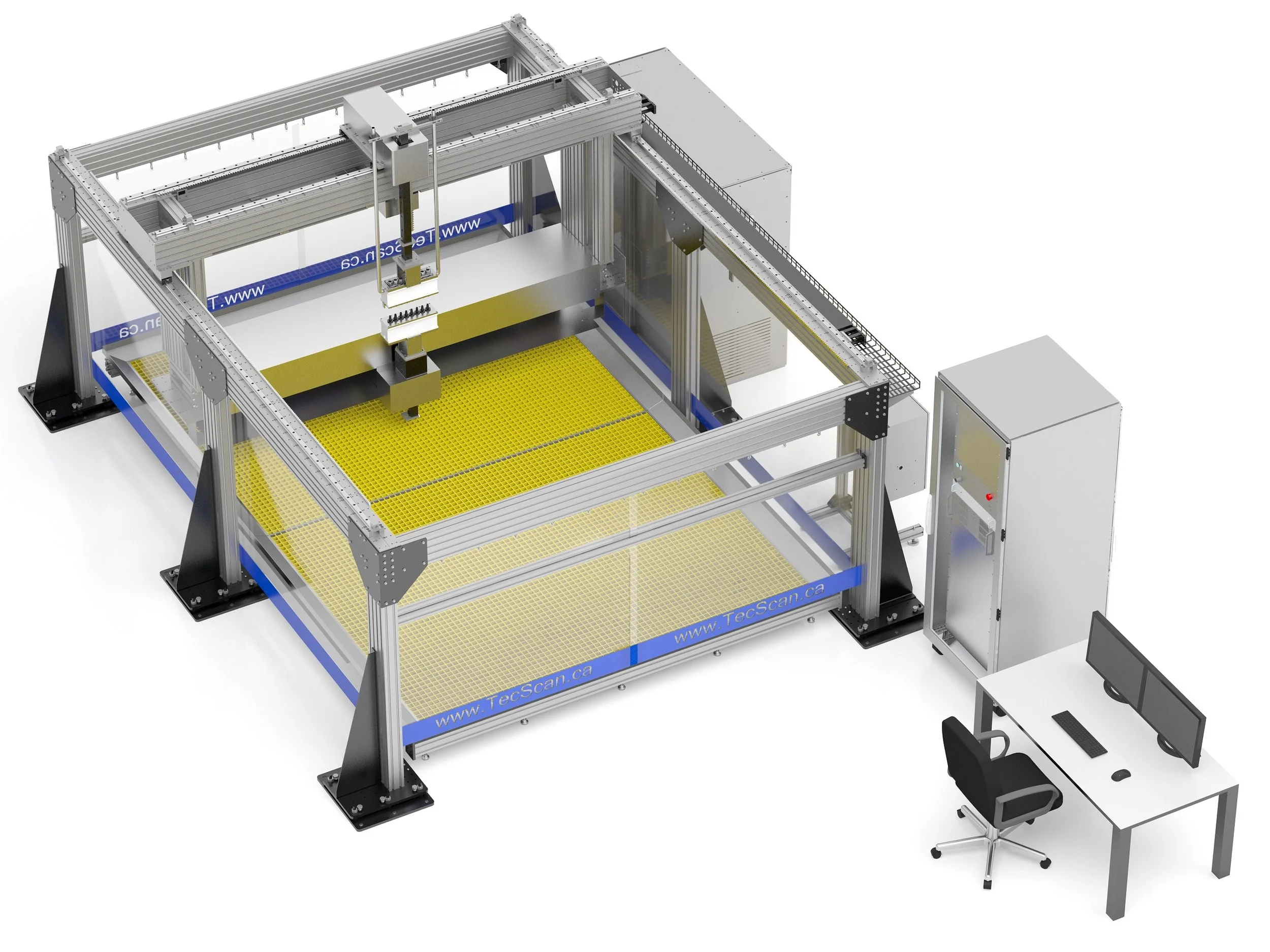

UltraScan Mx, büyük boyutlu havacılık kompozit panellerinin ultrasonik testinde (Ultrasonic Testing - UT) kullanılan gelişmiş bir düz yataklı sıvı temaslı tarama sistemidir (Flatbed Squirter System). Kompozit parçalara olan talebin artmasıyla birlikte, hızlı ve güvenilir muayene artık üretim süreçlerinde kritik öneme sahiptir.
Modüler yapısı sayesinde farklı ölçülerde üretilebilen UltraScan Mx, endüstriyel alüminyum profillerle tasarlanmış olup, ultrasonik (ultrasonic) ve çok elemanlı dizi teknolojisiyle (phased array) uyumludur. Standart yapılandırması, 5 eksenli (X, Y, Y2, Z, Z2) bir sistemdir (5-axis system) ve 3,5 x 2,5 metre tarama alanı sunar (inspection envelope of 3.5 x 2.5 m). Özel tasarlanmış su dağıtım sistemi (water delivery system), kararlı ve tekrarlanabilir ultrasonik sinyal (UT signal) sağlar.
TecView™ UT – Gelişmiş Veri Toplama ve Görselleştirme Yazılımı
TecView™ UT, çok kanallı UT uygulamaları için geliştirilmiş, gerçek zamanlı C-Scan görüntüleme destekli güçlü bir yazılımdır. Kullanıcı dostu arayüzüyle, muayene parametrelerinin kolayca tanımlanmasını sağlar.
Temel Özellikler:
Gerçek zamanlı A, B ve C-Scan görüntüleme
12 eksene kadar tam hareket kontrolü
Otomatik kalibrasyon ve konumlama (homing)
Yüksek tarama hızı ve hareket çözünürlüğü
Kusur tespiti, boyutlandırma ve analiz araçları
Raporlama modülü ve özelleştirilebilir şablonlar
Full dijital dalga formu kaydı
C-Scan için 16'ya kadar gate desteği
DAC eğrileri, TCG ve BEA kontrolleri
Lineer amplifikatörler ile minimum gürültü
