TÜRBİN VE KOMPRESÖR HİZALAMALARI

Taylor Hobson logo, kırmızı daire içinde beyaz stilize çiçek veya taç figürü, yanına mavi yazıyla 'TAYLOR HOBSON'

Aerospect SPS - Stack Prediction Systems

Türbin/Motor hizalaması için hassas ölçüm sistemleri

Düzenlenmiş dişli ve metal parçalar içeren bilimsel veya mühendislik laboratuvar cihazı.
Yüksek hassasiyetli bilimsel cihaz, üç kol ve döner tabla ile montelenmiş. Üzerinde hareketli parmaklar ve kablolar bulunuyor, arka planda beyaz boş alan.

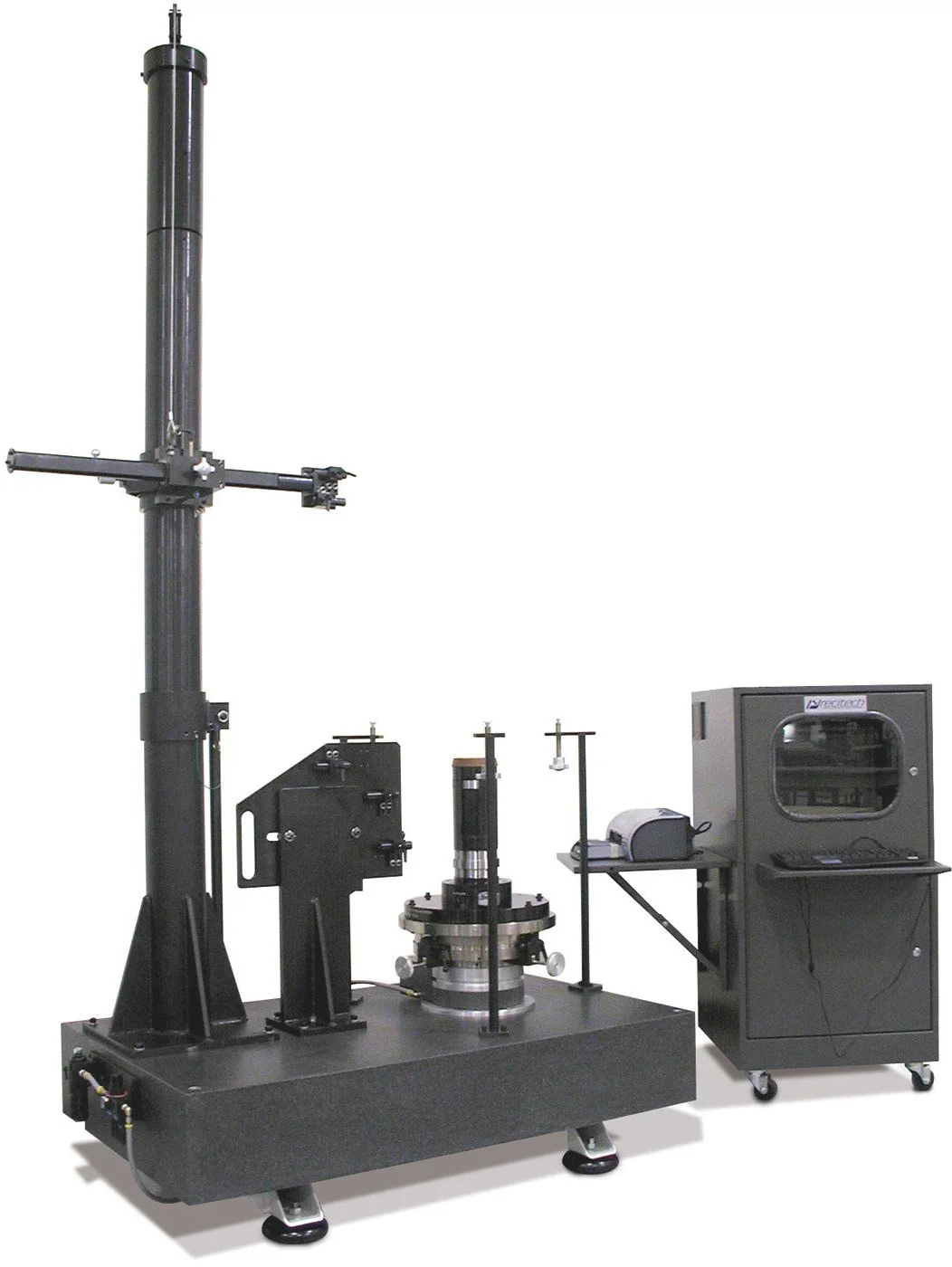

Bilimsel araştırma ve deneyler için kullanılan karmaşık makine ve ekipmanlar. Çeşitli sensörler, dijital ekranlar ve mekanik parçalar içeriyor.

Gaz türbini ve jet motorlarının analizi ve hizalanmasına adanmıştır. Benzersiz bir algoritma seti kullanan Aerospect SPS yazılımı, türbin motoru montajında üst üste dizilen parçaların ölçümü ve hizalanması için geliştirilmiş Windows tabanlı bir pakettir.

Aerospect SPS, motor hizalama süresini önemli ölçüde azaltan ve motor performansını optimize eden endüstriyel dayanıklılığa sahip bir jet motoru hizalama sistemidir.

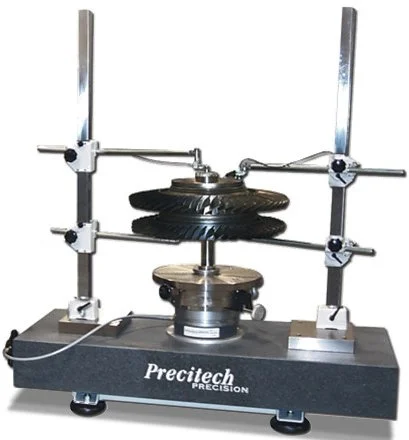

Aerospect SPS, granit bir taban üzerine monte edilmiş, sertleştirilmiş takım çeliğinden yapılmış yüksek yük kapasiteli hava yataklı bir mil içerir. Bu mil, motor montajı ve hizalama süreci sırasında gereken sağlamlığı korurken yüksek hassasiyet sağlar. Ölçümler, iki ölçüm direğine monte edilmiş 4 hassas ölçüm başlığı (isteğe bağlı olarak 8) kullanılarak alınır, bu da hızlı ve basit kurulum sağlar.

Özel “yana açılabilir” ölçüm kolları, operatörün bileşenleri hızlı ve güvenli bir şekilde yüklemesini ve boşaltmasını sağlar. Önde gelen bir motor üreticisi ile iş birliği içinde geliştirilen sistem, benzersiz algoritmalar kullanan ve hizalamayı optimize eden, yanlış yığılmalardan kaynaklanan “krank mili” ve “muz şekli” etkilerini ortadan kaldırmaya yardımcı olan Windows® tabanlı Aerospect yazılımı ile çalışır.

Aerospect SPS - Özellikler ve Faydalar

  • Radyal ve eksenel hassasiyeti < 0.125 µm olan hava yataklı mil ana ekseni

  • Büyük yük kapasitesiyle birlikte tam merkezleme ve seviyeleme yeteneği

  • Yığma ve montaj yardımı için alçak profilli tabla

  • 4 ölçüm kafası ile eşzamanlı ölçüm (opsiyonel olarak 8 ölçüm kafası)

  • Bileşenlerin güvenli yükleme/boşaltımı için yana açılabilir ölçüm kolları

  • Kolay kurulum ve atölye programlaması ile Aerospect yığın tahmin yazılımı

  • Merkezleme ve seviyeleme yazılım desteği

  • Parametreler: Yuvarlaklık, düzlük, salınım (run-out), SP değeri ve açı

Aerospect Stack Prediction software

Aerospect yığın tahmin yazılımı, önceden ölçülmüş parçaların hizalanmasını kullanıcı dostu bir yazılım yardımıyla sağlar. Bu özellik, motor montaj süresini önemli ölçüde azaltır ve %98 oranında ilk seferde başarılı montajla yeniden montaj ihtiyacını ortadan kaldırır.

Parça programları, belirli işlemler veya motor montajları için yazılabilir; bu programlar, montaj sürecini basitleştiren talimatlar sağlar. Ayrıca bu programlar, öngörülebilir motor montaj takvimleri ile yeni motor hatlarının ve montajlarının maliyet etkin şekilde devreye alınmasına olanak tanır.

Motor Güvenilirliği ve Verimliliği

Hassas hava yataklı mil ve ölçüm sistemi, özel Aerospect yazılımı ile birleşerek, motorların daha sıkı toleranslarla ilk seferde başarıyla monte edilmesini sağlar. Bu durum, rotor ile stator arasındaki boşluğu azaltarak motor verimliliği üzerinde büyük bir etki yaratır. Aynı zamanda titreşimi azaltır ve motor ömrünü uzatarak bakım aralıklarını uzatır.

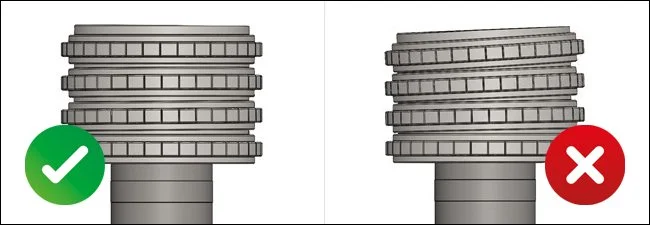

Sağda küçük eğilmiş dişli, solda dik duruşta dişli gösteriliyor.
İki adet büyük dişli ve destekli mekanik dişli sistemi, metal malzemeden yapılmış ve yüksek teknoloji kullanılarak imal edilmiştir.

AEROSTACK SİSTEMLERİ

Yazılım arayüzü ve TalySTACK model diyagramı, çeşitli parametreler ve ölçümler ile gösteriliyor.

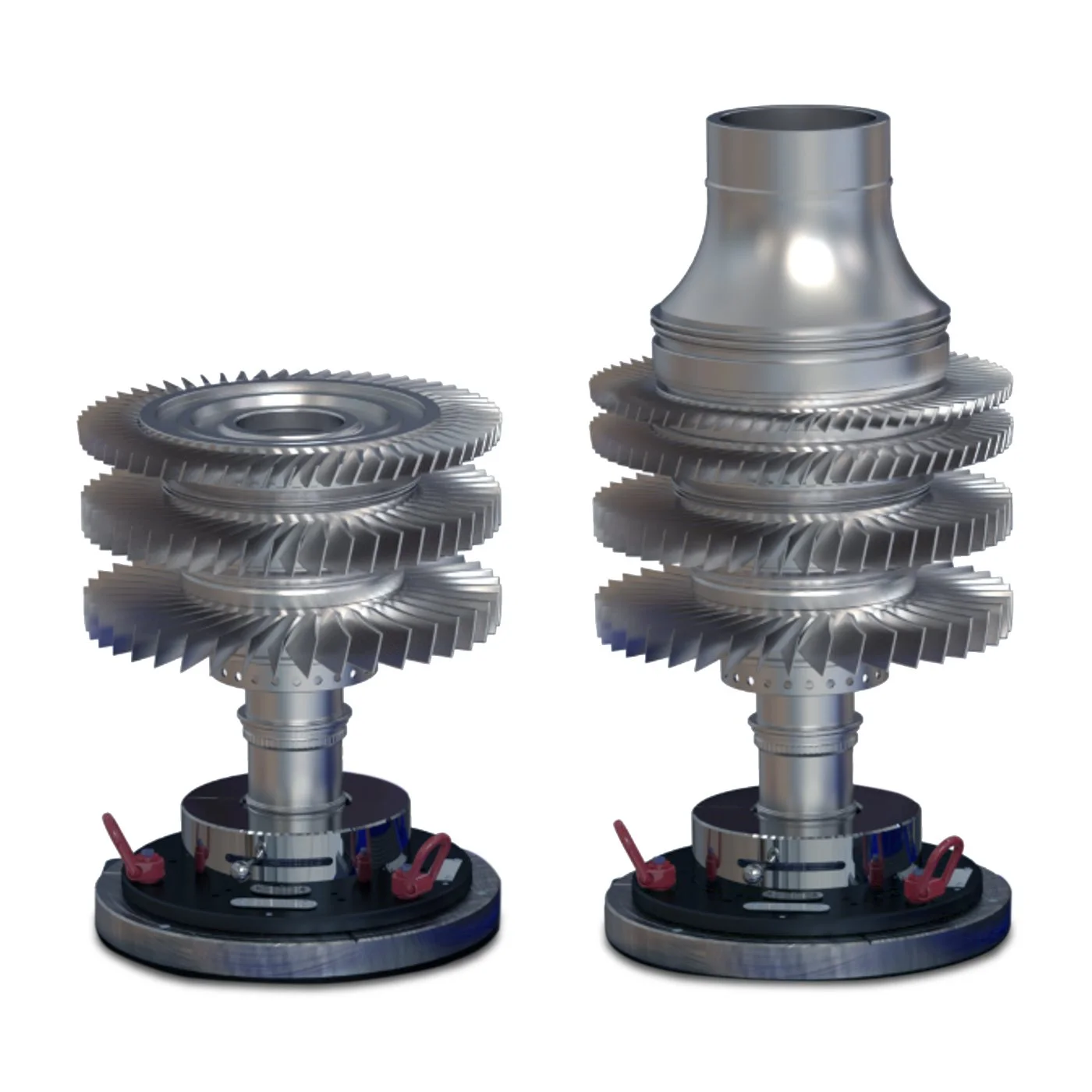

Jet Motorları ve Türbopomp Montajları için Yeni Nesil Tam Otomatik Yığın Hizalama Ölçüm Sistemleri

AEROStack Sistemlerimiz, ister yığın optimizasyonuna yeni başlıyor olun ister bu prensipten yıllardır faydalanıyor olun, her kullanıcı için idealdir...

Tam otomatik AEROStack Sistemleri serisini tanıtmaktan memnuniyet duyuyoruz. Hâlihazırda dünya çapındaki motor üretim programları tarafından montajda güvenle kullanılan bu sistemler, Taylor Hobson’un hem OEM (orijinal ekipman üreticisi) hem de yedek parça sektöründe bireysel rotorları ve komple montajları ölçme kapasitesine sahip olduğunu kanıtlamaktadır.

Bireysel bileşenler üzerinde yapılan eksenel ve radyal ölçümler sayesinde, ürünleriniz için en iyi montaj yapılandırmaları hesaplanabilir ve böylece en yüksek performans elde edilir.

Kompresör ve Türbin Montajları

Daha düzgün hizalanmış montajlar, motor gürültüsünü azaltır, titreşimi düşürür ve yakıt ekonomisini artırır.

Taylor Hobson’un AEROStack Sistemleri ile motor montaj süresini önemli ölçüde azaltabilir ve neredeyse %100 oranında ilk seferde başarılı montaj ile yeniden montaj ihtiyacını ortadan kaldırabilirsiniz.

Güçlü TALYStack Optimizasyon Yazılımı

Taylor Hobson, kendi montaj algoritmalarınızı kullanmanıza ya da firmamıza ait TALYStack yazılımından faydalanmanıza olanak tanır.

AEROStack Sistemleri - Özellikler ve Faydalar

  • Daha yüksek ilk montaj başarı oranları

  • Daha kısa ölçüm süreleri – Daha yüksek üretim kapasitesi

  • Artırılmış doğruluk ve tekrarlanabilirlik

  • Tam otomasyon

  • Azaltılmış operatör eğitimi ihtiyacı

  • Operatörler ve lokasyonlar arasında tutarlılık

  • Optimize edilmiş ergonomi ile operatör yorgunluğunun önlenmesi

  • Tam hizmet ortaklığı – Eğitim, programlama ve aparat desteği dâhil
