Taylor Hobson LUPHOScan Temassız 3D Optik Yüzey Profilometreleri; asferik lensler, küreler, düz yüzeyler ve hafif serbest biçimli (freeform) optiklerin ultra hassas 3D yüzey formu ölçümünü çok dalga boylu interferometri (MWLI) teknolojisiyle temas etmeden gerçekleştirmek üzere tasarlanmıştır.

Taylor Hobson Türkiye yetkili temsilcisi Starteknik güvencesiyle sunulan LuphosScan temassız metroloji sistemleri; yüksek ölçüm hızları, 90°'ye varan dik açılı eğimlerde kesintisiz veri alma kabiliyeti, karmaşık yüzey geometrilerine yüksek uyum ve 850 mm'ye kadar geniş çap kapasitesi ile elektro-optik ve savunma sanayii kalite kontrol süreçlerinde endüstri standardı doğruluk sağlar.

LUPHOScan 850 HD

Dışa kapalı, lazer tarama ve görüntüleme yapan tıbbi veya endüstriyel cihaz.

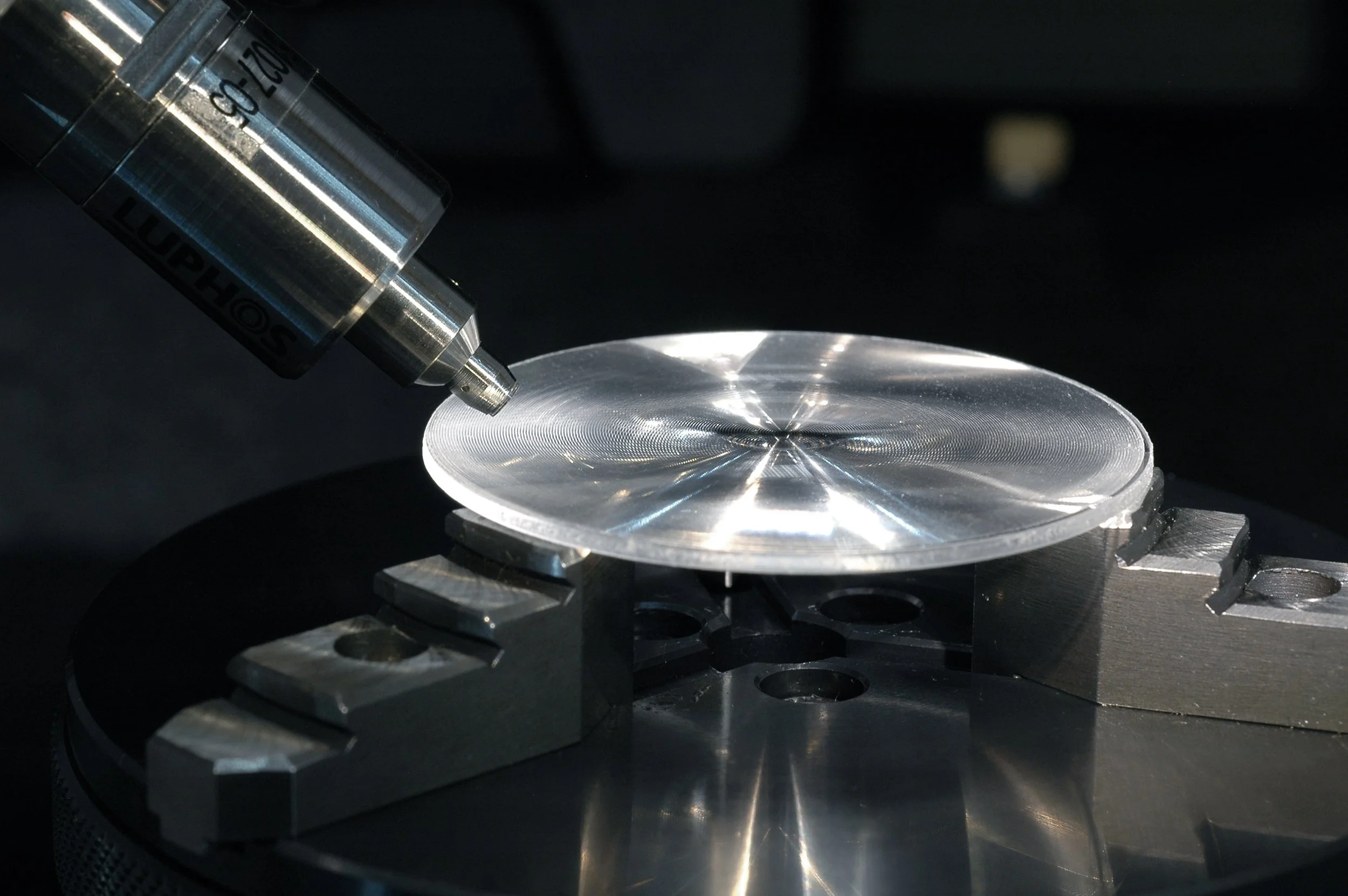

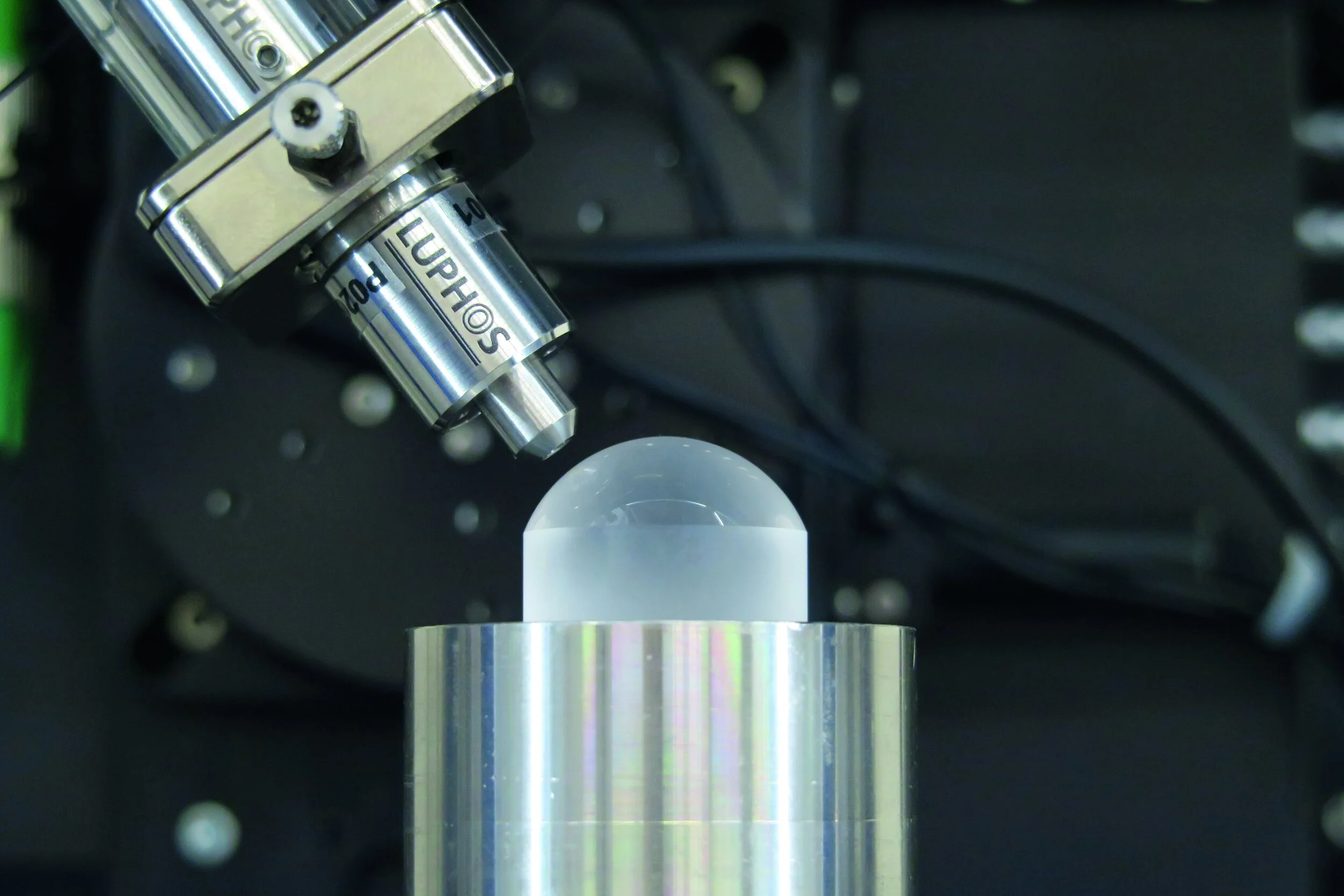

LUPHOScan 850 HD, asferik lensler, küreler, düz yüzeyler ve hafif serbest biçim gibi dönel simetrik yüzeylerin (optikler) ultra hassas temassız 3D yüzey formu ölçümünü gerçekleştirmek için tasarlanmıştır.

Profil oluşturucunun/ekipmanın temel faydaları arasında yüksek ölçüm hızları ve olağandışı yüzey şekillerine (örneğin düz apeksler veya bükülme noktaları olan profiller) ilişkin yüksek esneklik yer alır.

  • Granit metroloji çerçevesi

  • Homojen metroloji çerçevesi, titreşimi en aza indirmek için optimize edilmiş tasarımla termal genleşme için doğru dengeleme sağlar.

  • Ortam koşullarının gerçek zamanlı kompanzasyonu

  • 4 Sıcaklık ve 1 hava basıncı sensörü

  • En yüksek doğruluk için düşük sistem gürültüsü

  • TMC tarafından tasarlanan aktif titreşim önleme, ölçüm döngüsünün optimize edilmiş izolasyonunu sağlar.

  • Otomatik merkezleme ve hizalama

  • Eksiksiz ölçüm otomasyonu sayesinde sürekli olarak doğru sonuçlar alırsınız.

Taylor Hobson LUPHOScan 850 HD Teknik Broşür (PDF)

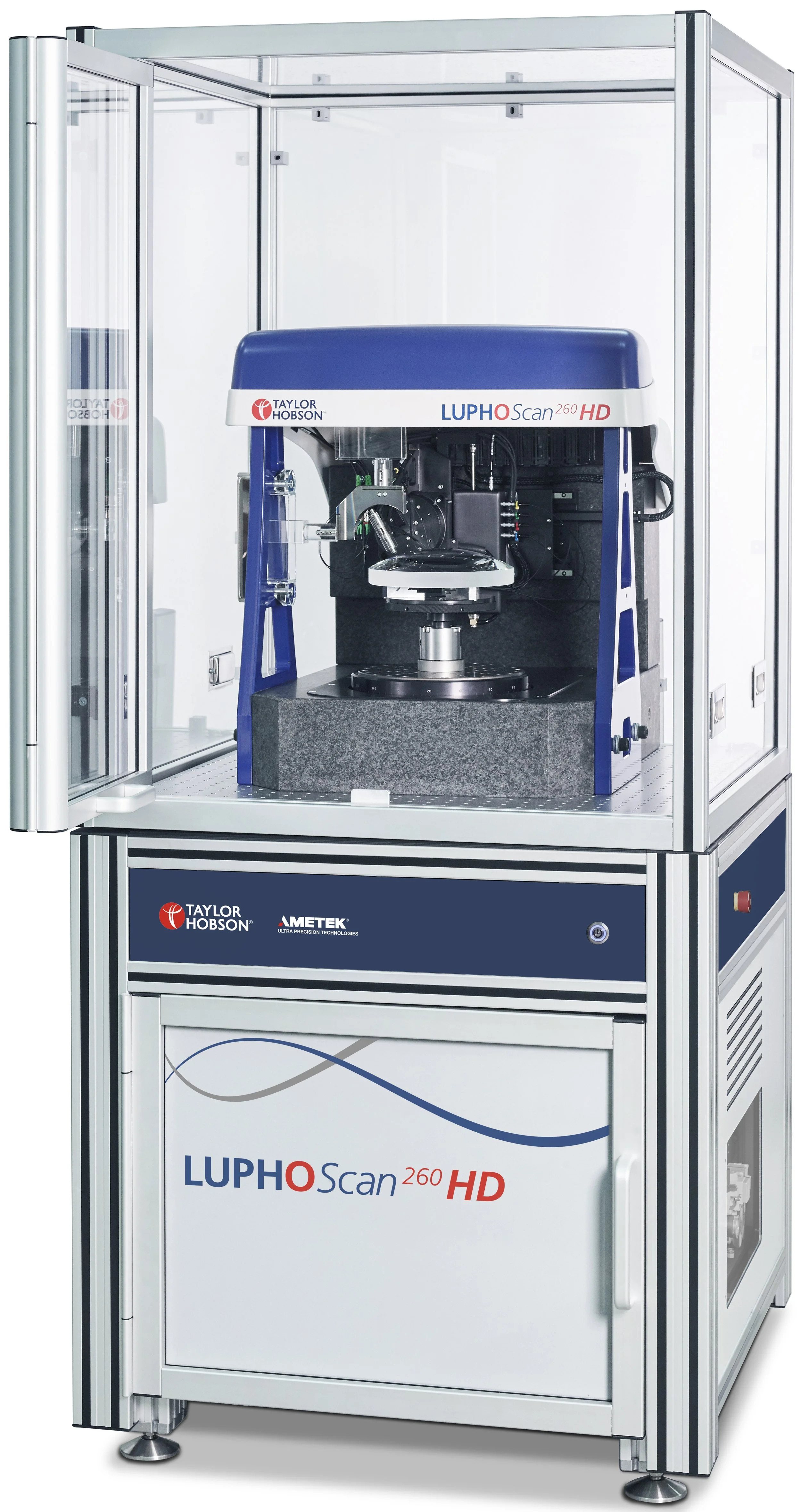

LUPHOScan 260 HD tıbbi tarama cihazı

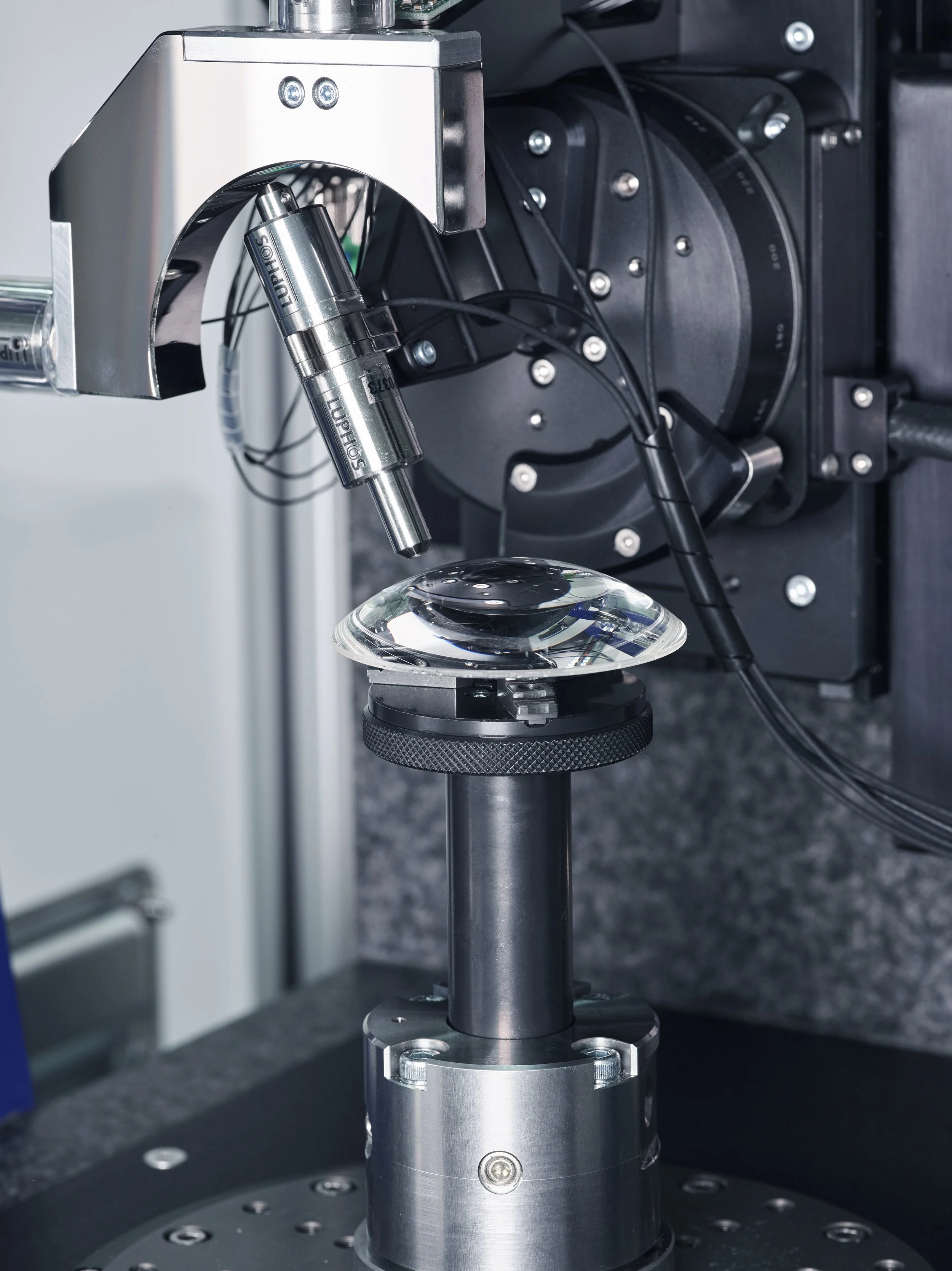

LUPHOScan 260/420 HD

  • Döner simetrik herhangi bir yüzeyin analizi

  • Asferler, küreler, düzler ve serbest biçimler

  • 90°'ye kadar nesne eğimlerinde en yüksek doğruluk

  • Cep telefonu lens kalıpları dâhil olmak üzere güçlü, dik ve küçük küreleri ölçmek için idealdir.

  • Hemen hemen her malzemenin ölçümü - Şeffaf, aynasal, opak, cilalı, taşlanmış

  • Büyük küresel hareketler

  • Bükülme noktaları olan gözleme veya martı kanadı yüzeylerini ve profillerini ölçebilirsiniz.

  • Ölçüm sonuçlarının mükemmel tekrarlanabilirliği

  • Güç ve PV belirlemede en iyi ölçümler arası istikrar.

  • Çok düşük sistem gürültüsü

  • Çevresel değişikliklere karşı istikrarlı ölçüm.

  • Yüksek ölçüm hızları

  • 420 mm'ye kadar çaplarda

Taylor Hobson LUPHOScan 260/420 HD Teknik Broşür (PDF)

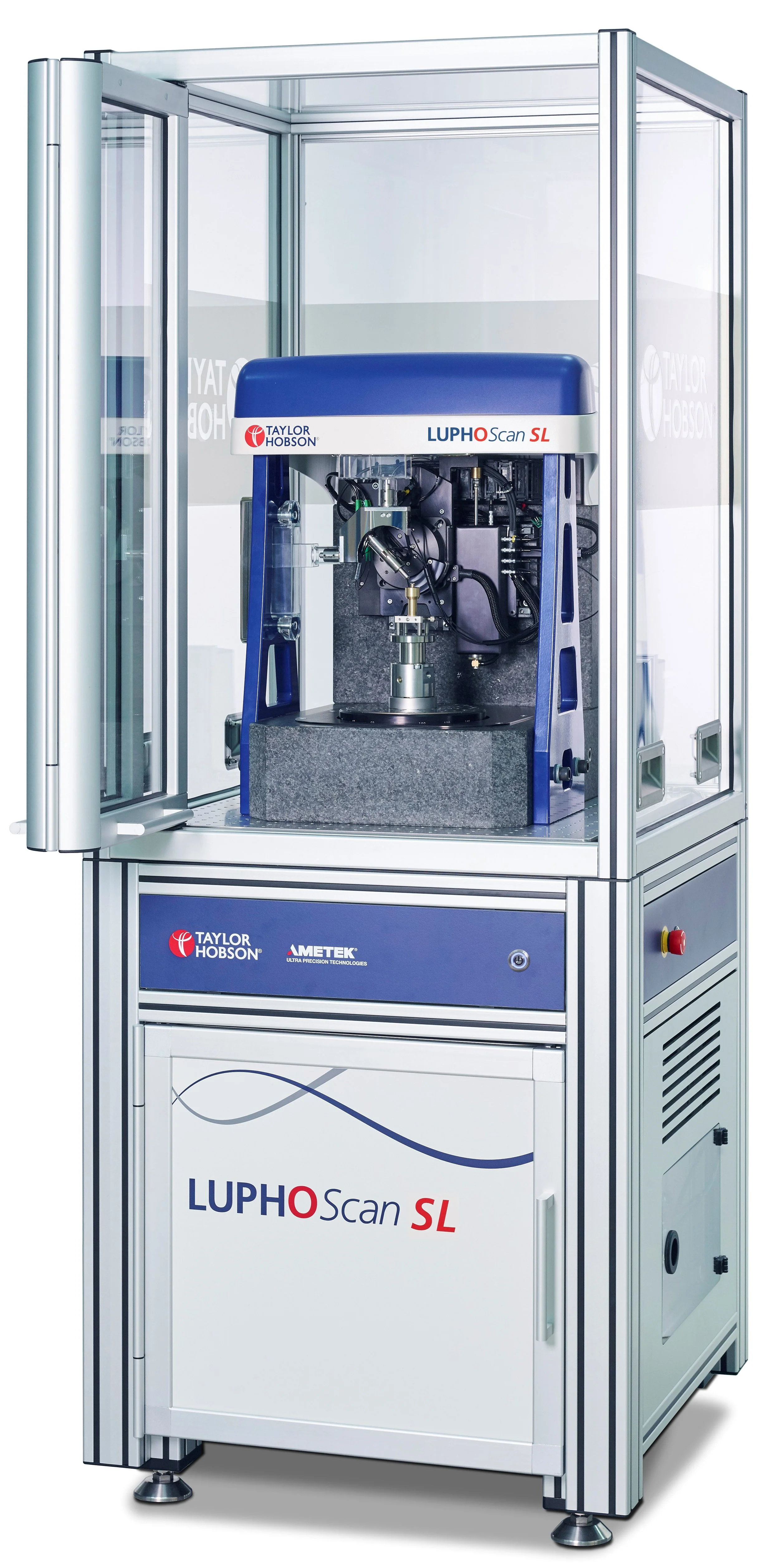

Laboratuvar ortamında kullanılan, kapaklı ve metal çerçeveli otomatik denge cihazı. Üzerinde 'LUPHOScan SL' yazısı ve markalar yer alıyor.

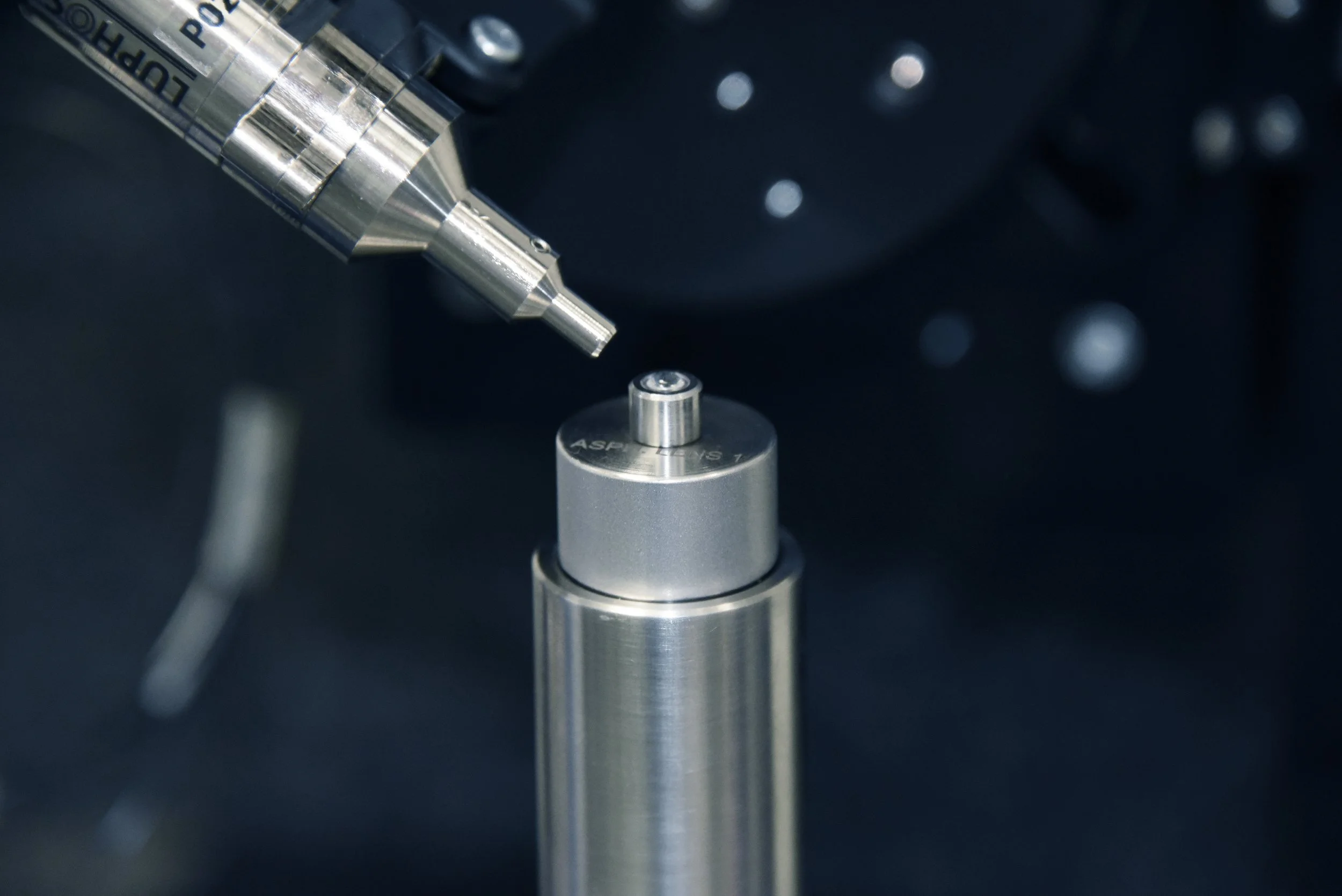

LUPHOScan 50 SL

  • Dünya’nın en hızlı ve en doğru, temassız 3D cep telefonu lens metrolojisi.

  • Küçük lenslerin ölçümünde yüksek iş hacmi olan firmalar için ideal çözüm.

  • Ultra yüksek, tekrarlanabilir doğruluk – 30 nm PV (3σ)

  • En yüksek mevcut istikrar – Güç değişimi < ± 15 nm (3σ), PV değişimi < ± 1.5 nm (3σ)

  • Zorlu geometrik özellikleri analiz edin -Lenslerin birbirine veya optik yüzeye kenetlenmiş veya kenar çapları gibi alanlarında ölçüm kabiliyeti

  • İnce şeffaf yüzeyler – 100 μm kalınlığa kadar

  • Gerçek 3D için yüksek ölçüm hızları – < 120 sn. –

  • Optik yüzey ve geometrik özellikler*, < 60 sn. – Yalnızca optik yüzey**

Taylor Hobson LUPHOScan 50 SL Teknik Broşür (PDF)
Düzeneğe bağlı yüksek hassasiyetli bilimsel veya mühendislik cihazı parçası, metalik ve detaylı yapıya sahip.
Bir mikroçip üzerinde bir kalem tutan parmak, yoğun çizgili yüzey ve metal yapıya sahip, hassas test ve inceleme işlemleri için kullanılan bilimsel araştırma ortamı.
Bir laboratuvarda, bir makinede içi sıvı dolu şeffaf bir küre yer alıyor ve yukarıdan metal bir cihazdan sıvı ekleniyor.
Gelişmiş laboratuvar ekipmanıyla mikroskop ve optik cihazlar

Geniş yay ve dik açılı asferik yüzeylerde mekanik uçlu temaslı ölçümler için Taylor Hobson PGI Optik Serimizi inceleyebilirsiniz.
