Taşınabilir Schlieren Görüntüleme Sistemi

Seika Digital Image logosu

Schlieren görüntüleme, saydam ortamlardaki (hava, su vb.) yoğunluk, sıcaklık ve basınç farklarını görselleştiren bir tekniktir. Özellikle ısı akışı, gaz hareketleri, şok dalgaları ve ses etkileri gibi fiziksel olayların izlenmesinde etkili bir çözümdür.

Nasıl Çalışır?

  1. Dijital projektör, arka ekrana çizgili bir desen yansıtır.

  2. Bu desen, yoğunluk farkı olmayan ortamlarda sabit bir arka plan oluşturur.

  3. Sıcak/soğuk hava ya da gaz akımı gibi yoğunluk farkları ışığın kırılmasına neden olur.

  4. Bu sapmalar, özel optik filtre ve kamera aracılığıyla algılanır.

  5. SchlierenView™ yazılımı, görüntüyü işler ve yüksek kontrastlı görseller üretir.

Sistemin Avantajları

  • Kolay kurulum & taşınabilir yapı

  • Beyaz duvar bile ekran olarak kullanılabilir

  • Saha testleri için hızlı kurulum imkânı

  • Avuç içinden yükselen sıcak hava bile görüntülenebilir

  • Yüksek hızlı kameralarla zaman serisi analizleri yapılabilir

Uygulama Alanları

  • Isı konveksiyonu analizleri

  • Şok dalgası ve güçlü ses kaynaklarının görselleştirilmesi

  • Gaz kaçakları, egzoz analizleri

  • Saydam ortamlardaki sıcaklık, basınç ve yoğunluk farkları

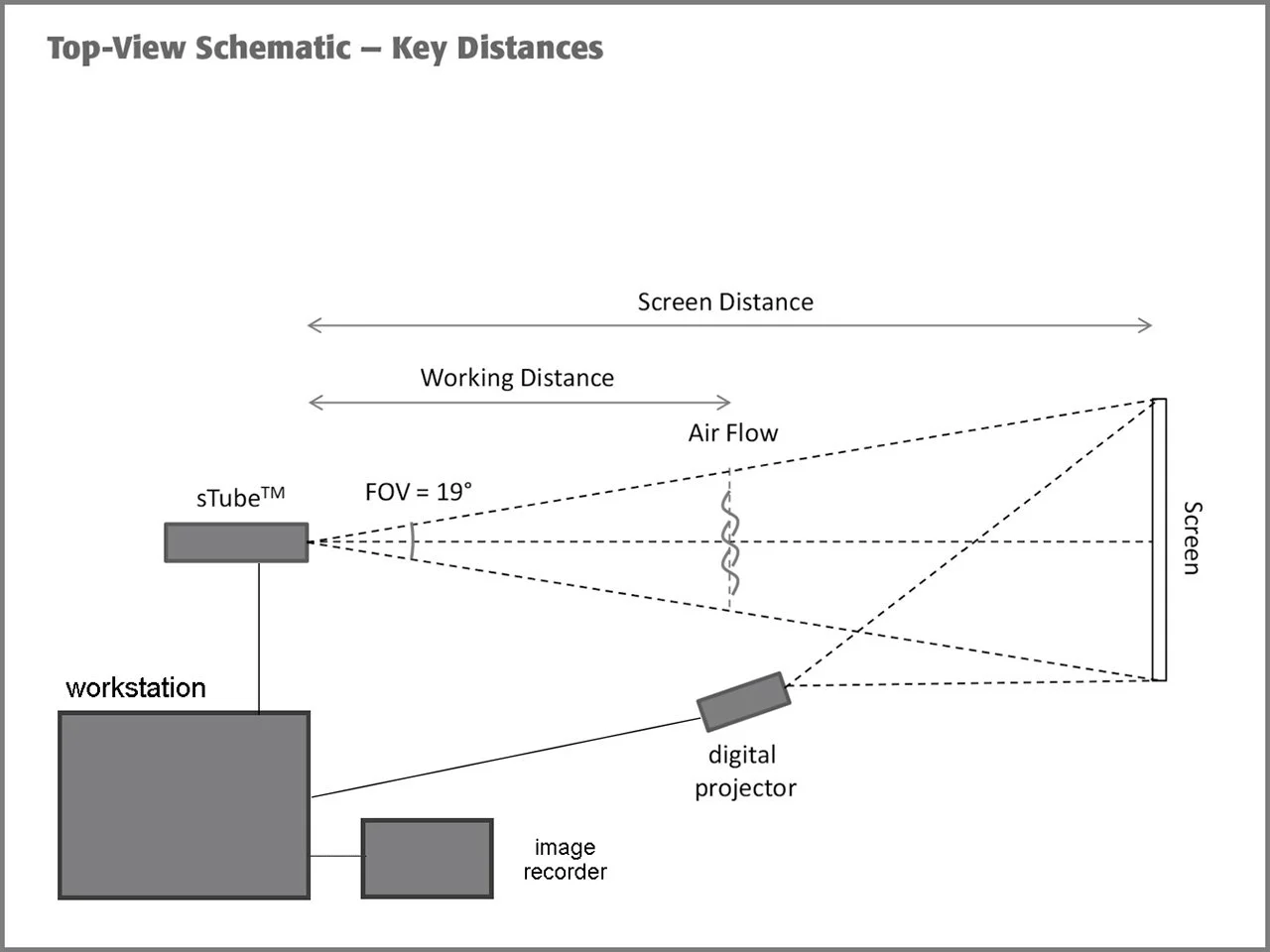

Yukarıdan görünüm şeması, ekran mesafesi, çalışma mesafesi ve hava akışıyla birlikte sTubeTM, çalışma istasyonu, görüntü kaydedici ve dijital projektör içeriyor. FOV = 19°. Ekrana yansıma ve görüntü ile ilgili yapısal detaylar gösteriliyor.
Boru şeklinde bir soba ve onun dumanı ile oturma sırasında cep telefonunu kullanan bir kişi, siyah-beyaz tonlarda.
Isıya dayanıklı maşa ile bir match çakılıyor.
