Pnömatik Bağlantı Aksesuarları

Scanivalve, farklı uygulamalara özel çeşitli plastik hortum seçenekleri sunmaktadır. Vinyl, Uretan, Naylon ve Teflon malzemelerden üretilen hortumlar; esneklik, yüksek basınç dayanımı ve sıcaklık toleranslarıyla öne çıkar.

Mevcut Hortum Tipleri ve Özellikleri:

Vinyl Hortumlar: Düşük basınçlı uygulamalara uygun (90 psi / 21°C), 65°C’ye kadar sıcaklığa dayanıklıdır.

Uretan Hortumlar: Rüzgar tüneli modelleri için ideal. Kıvrımlı alanlarda şekil bozulmadan kullanılabilir. (100 psi / 21°C, 95°C’ye kadar dayanıklı)

Naylon Hortumlar: Genel amaçlı kullanım için uygundur. Yüksek basınca (1000 psi / 21°C) ve 110°C’ye kadar sıcaklığa dayanıklıdır. Ayrıca, 19 hatlı Multi-Tube demeti seçeneğiyle sunulmaktadır.

Teflon Hortumlar: Kimyasal dayanımı yüksek, inert yapıda hortumlar. 500 psi’ye ve 260°C’ye kadar dayanıklıdır.

Scanivalve, plastik hortumların güvenli bağlantısı için pirinç ve paslanmaz çelikten üretilmiş kelepçe seçenekleri sunar. Bu kelepçeler, yüksek basınç, titreşim veya ısıya maruz kalan uygulamalarda hortumların güvenle sabitlenmesini sağlar.

Ürün Seçenekleri:

Pirinç Kelepçeler (CLMP-xxx):

Uyumlu hortum boyutları: CLMP-040, CLMP-063, CLMP-125

Vinyl ve Uretan hortumlar ile uyumludur.

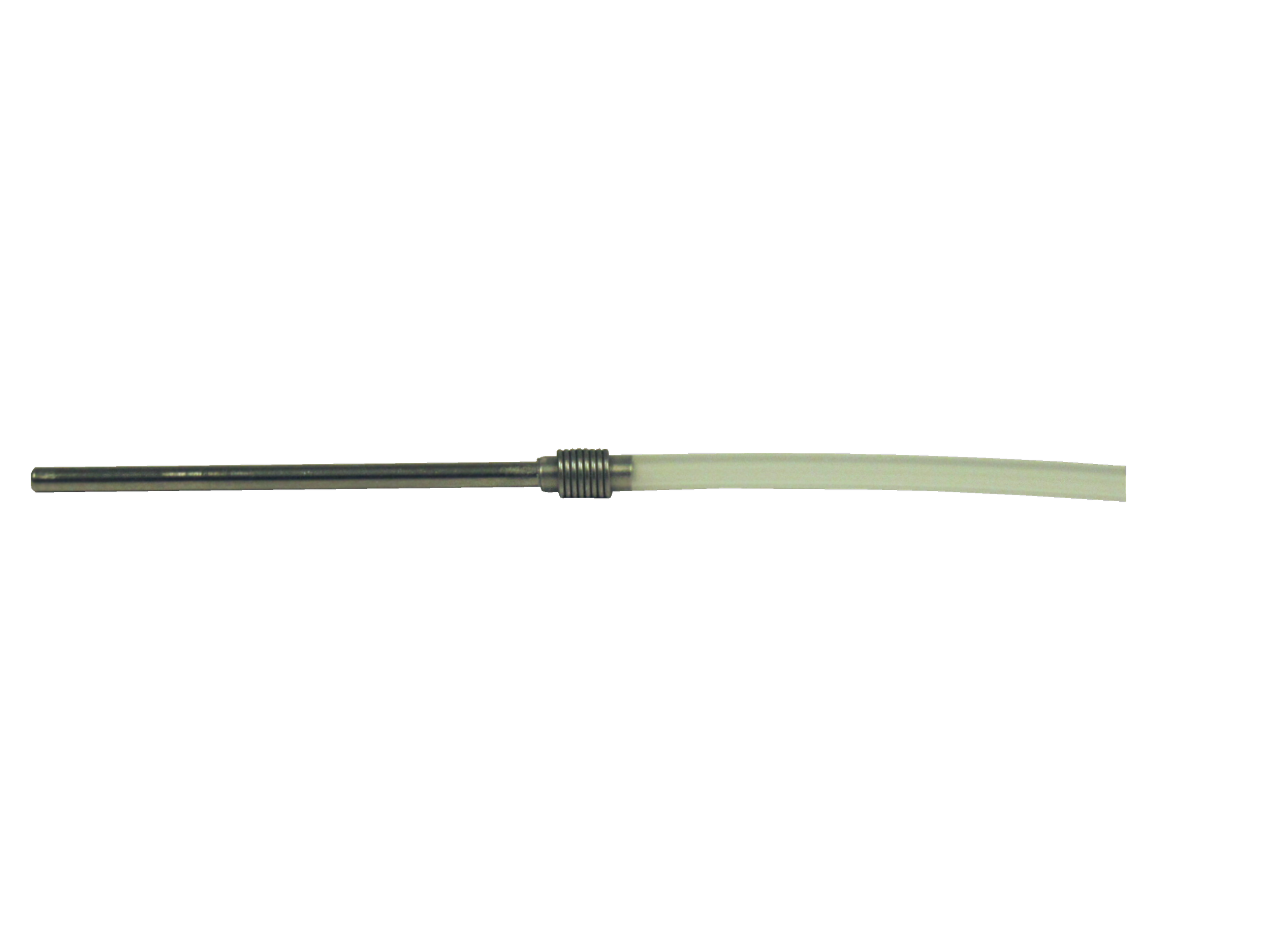

Paslanmaz Çelik Kelepçeler (NYCLMP-xxx):

Uyumlu boyutlar: NYCLMP-063, NYCLMP-125, NYCLMP-125HW (kalın duvarlı)

Naylon ve Teflon hortumlar için tasarlanmıştır.

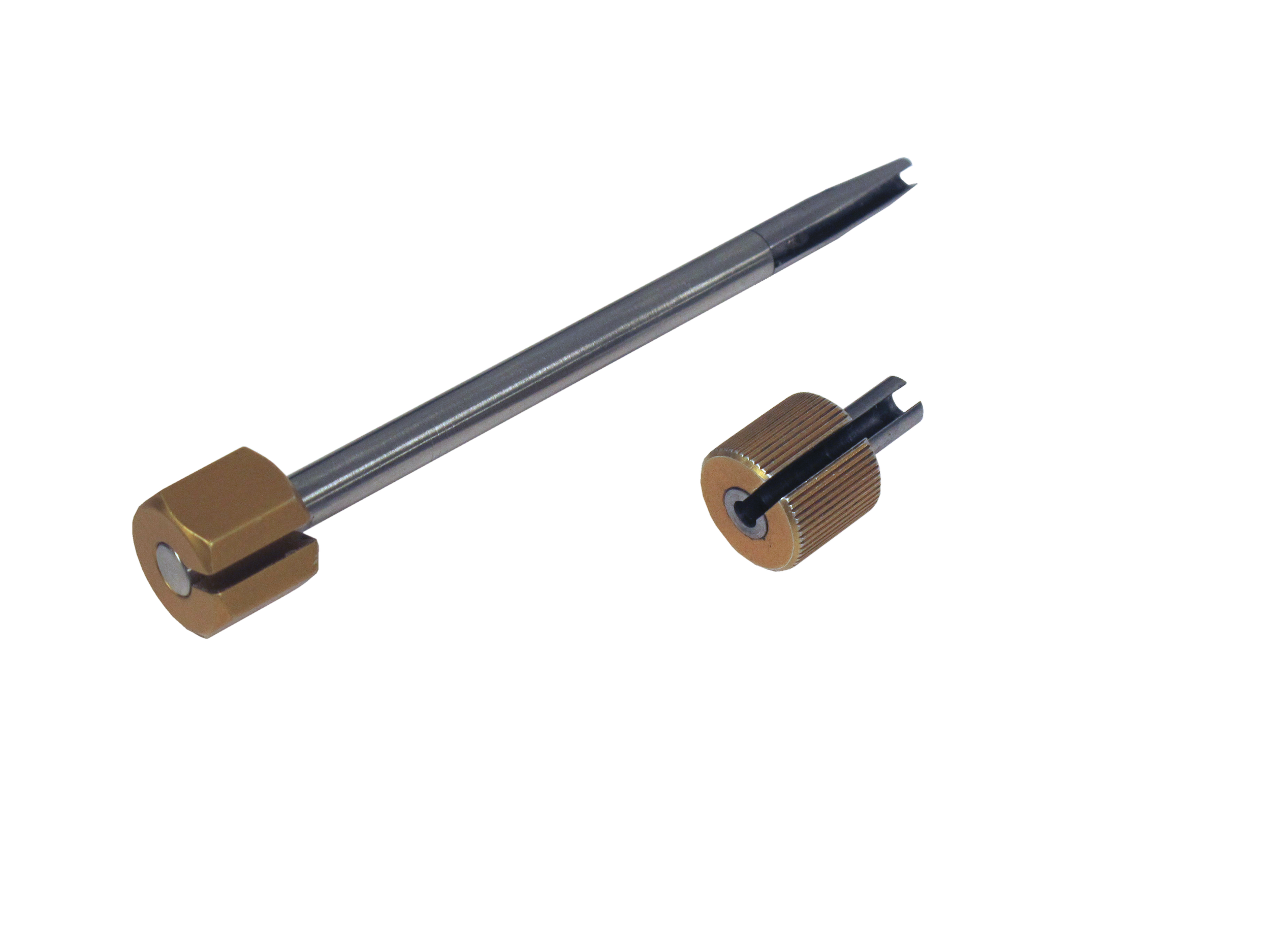

Scanivalve’ın NYCLMP kelepçeleri için tasarlanan bu özel el aleti, hortumları tubulasyon çıkıntısına güvenli şekilde monte etmeye yardımcı olur.

Öne Çıkan Özellikler:

.063", .125" ve .125HW (kalın duvarlı) hortumlar ile uyumludur

NCSBTL2: Kısa saplı model – erişimi kolay alanlarda kullanım için idealdir

NCSBTL3: Uzun saplı model – dar veya erişimi zor bölgelerde kullanım için tasarlanmıştır

Kullanım Alanı:

Bu manuel montaj aracı, NYCLMP helisel kelepçeleri hortumun üzerine kaydırarak tubulasyon çıkıntısına kadar yerleştirir. Aletin döndürülmesiyle kelepçe, çıkıntı üzerine geçirilir ve bağlantı güvenli hale getirilir. Kalın duvarlı .125” hortum kullanıldığında, ürün kodunda HW ibaresi bulunan uygun model seçilmelidir.

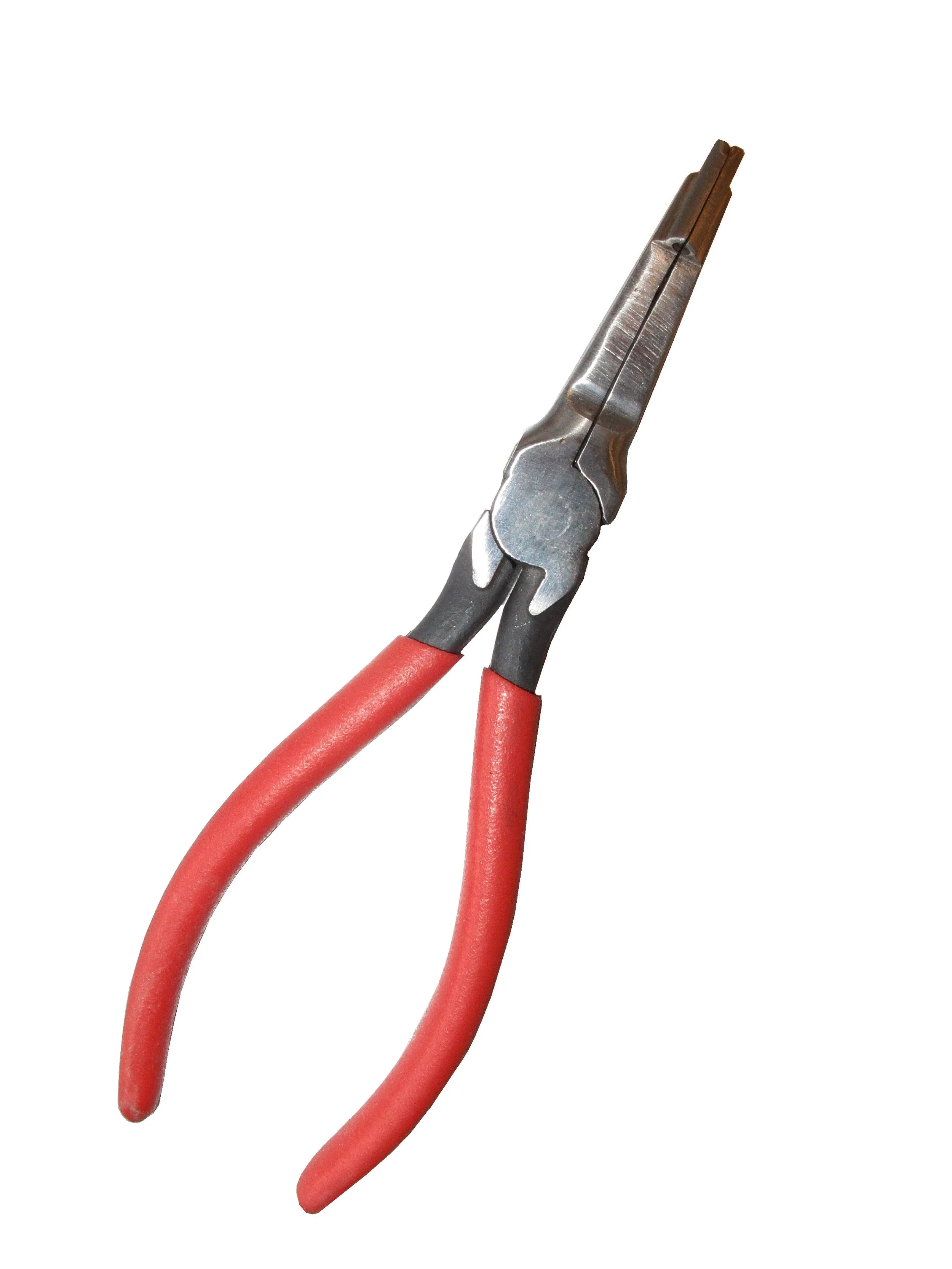

Scanivalve’ın TPOTL serisi, Vinyl, Naylon, Teflon ve Uretan hortumların paslanmaz çelik tubulasyonlara güvenli şekilde monte edilmesini kolaylaştırmak için tasarlanmıştır.

Mevcut Boyutlar:

TPOTL-031

TPOTL-040

TPOTL-063

TPOTL-125

TPOTL-125HW (kalın duvarlı hortumlar için)

Kullanım Alanı:

Bu pratik el aracı, hortumun ucundaki kelepçeye yakın bölgeden tutularak hortumun tubulasyon üzerine düzgün bir şekilde itilmesini sağlar. TPOTL aracı, kelepçeli ya da kelepçesiz hortum montajlarında kullanılabilir.

Scanivalve, sızdırmaz bağlantılar için uç kısmı şişirilmiş (bulged) paslanmaz çelik tubulasyonlar üretmektedir. Bu özel uç yapısı, plastik hortumların sıkı ve güvenli bir şekilde takılmasını sağlar.

Teknik Özellikler:

Çap seçenekleri: 0.042” (1.07 mm), 0.063” (1.59 mm), 0.125” (3.18 mm)

Standart uzunluklar: 0.55” (13.97 mm) – 4.0” (101.6 mm)

Daha uzun boylar özel siparişle temin edilebilir

Malzeme: 304 kalite manyetik olmayan paslanmaz çelik

Kullanım Bilgisi:

Plastik hortumlar, bu tubulasyonlara geçmeli olarak takılır. 250 PSI üzeri basınç uygulamalarında, helisel kelepçeler ve SLNT2 sızdırmazlık malzemesiyle birlikte kullanılması önerilir.

Scanivalve’ın tubulasyon bükme aracı, paslanmaz çelik tubulasyonları hassas ve tekrarlanabilir şekilde bükmenizi sağlar. Hem hafif yapısıyla hem de kolay kullanımıyla sahada ve atölyede ideal bir çözümdür.

Teknik Özellikler:

1° ila 180° arasında hassas büküm yapma imkânı

Uyumlu çaplar:

0.031" (TUBN-031)

0.042" (TUBN-040)

0.063" (TUBN-063)

Değiştirilebilir kalıplar ile farklı çaplar için kolay uyum

Kompakt ve taşınabilir tasarım

Kullanım Bilgisi:

İlgili çapa uygun kalıp takıldıktan sonra, tubulasyon yerleştirilip istenilen açı ve uzunluk ayarlanarak kolayca büküm yapılabilir. Açılı durdurucu sayesinde tutarlı ve tekrarlanabilir bükümler elde edilir.

Scanivalve’ın X-Lok uyumlu hortum adaptörleri, pnömatik bağlantıların hızlı ve güvenli şekilde yapılmasını sağlar. Alet gerektirmeyen yapısı sayesinde kullanıcı dostu ve pratiktir.

Öne Çıkan Özellikler:

Alet gerektirmeyen, elle sıkılabilen tasarım

O-ring conta ile sızdırmaz bağlantı

750 psi’ye kadar kullanılabilir

Uyumlu X-Lok Bağlantı Çapları:

1/4" giriş için: 0.040", 0.063", 0.083", 0.125" tubulasyonlar

1/8" giriş için: 0.040", 0.063", 0.125" tubulasyonlar

Kapak opsiyonu her iki bağlantı boyutu için mevcuttur

Malzeme: Pirinç gövde, çelik tubulasyon (1/16" veya 1/8")

Kullanım Alanı:

Standart kompresyon bağlantılarının aksine, bu adaptörler tekrar tekrar kullanılabilir. O-ring conta sayesinde sızdırmazlık sağlanırken, anahtar gerektirmeyen montaj özelliğiyle dar alanlarda kullanım kolaylığı sunar. 1/8" veya 1/4" girişleri, 1/16" ya da 1/8" çıkış tubulasyonlarına dönüştürmek için idealdir.

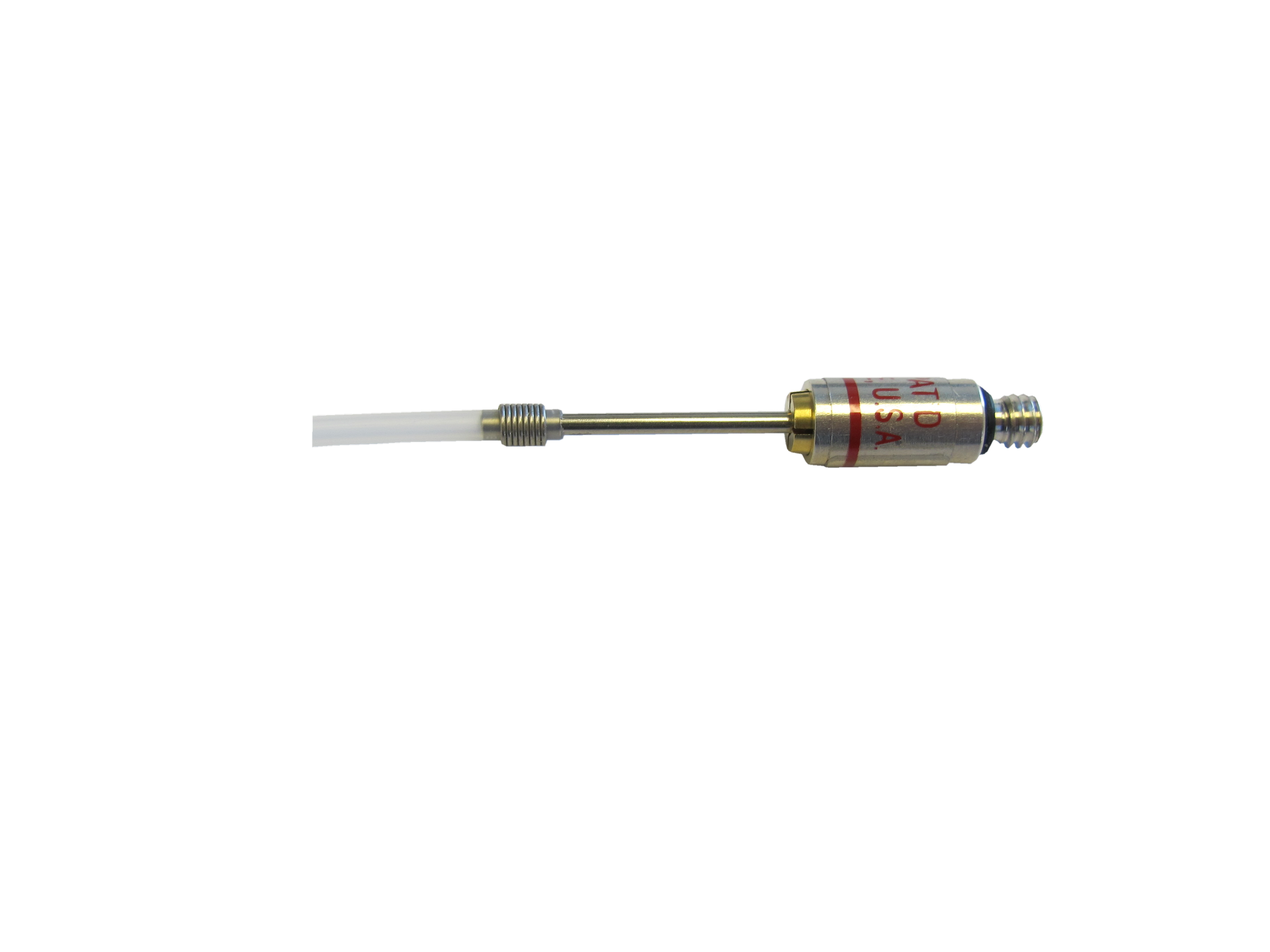

Scanivalve hızlı bağlantı elemanları, basınç testlerinde hızlı ve pratik hortum bağlantı değiştirme imkanı sağlar.

Özellikler:

Mevcut çaplar: 0.063" ve 0.125"

Maksimum çalışma basıncı: 1000 psi

İçerisinde O-ring contalı sızdırmazlık

Yay kuvvetiyle çalışan mekanik tutucu (collett)

Kullanım Alanı:

Basınç testleri sırasında hızlı bağlantı ve ayrılma gerektiren uygulamalar için tasarlanmıştır. Paslanmaz çelik tubulasyon uçları, zarar görmemesi için pahlanmış ve düzgün olmalıdır. Bağlamak için hortum ucu bağlantı elemanına itilir, bağlantı O-ring sayesinde sızdırmaz ve mekanik olarak sabitlenir. Ayırmak için hava kaynağı kapatılır ve tutucu bastırılarak bağlantı kolayca sökülür.

Özellikler:

Mevcut tubulasyon çapları: 0.031" (şişkin olmayan), 0.040", 0.063", 0.125"

Renk seçenekleri: Şeffaf (CLR), Altın (GLD), Siyah (BLK), Kırmızı (RED), Yeşil (GRN), Mavi (BLU)

Tasarımlar:

X: 4 hortum bağlantısı

T: 3 hortum bağlantısı

I: 2 hortum bağlantısı

R: Redüktör (çap küçültücü)

P: Tapa (plug)

Kullanım:

Paslanmaz çelik tubulasyonlar, renk kodlu anotlanmış alüminyum bloklara yapıştırılarak üretilir. Renkler, hortumların kolay montajı için yardımcı olur. Renk belirtilmediğinde, stok durumuna göre uygun renk seçilir. Tüm tubulasyonlar şişkindir (bulged), yalnızca 0.031" ve 0.250" boyutları düz uçludur.

Yüksek titreşimli bölgelerde veya sık sık bağlantı açıp kapama gereken uygulamalarda, aynı tasarımlar pirinç gövdeyle ve çelik tubulasyonların pirinç üzerine gümüş lehimlemesiyle güçlendirilmiş versiyonları tercih edilebilir. Bu, sızıntı riskini azaltarak ekstra güvenlik sağlar.
