BASINÇLI PATLATMA, SIZDIRMAZLIK VE HİDROSTATİK TEST CİHAZLARI

Poppe + Potthoff Maschinenbau GmbH , otomotiv endüstrisinde, gemi yapımında ve diğer birçok endüstride, bileşenlerin çalışma ve yorulma testi için sistemler geliştirmekte ve üretmektedir. Araştırma, geliştirme ve üretimde yüksek basınç ve test teknolojisi uzmanlarının hassas, yüksek performanslı özel makineleri kullanılmaktadır. Patlama basıncı ve sızıntı testi, darbe testi, otofretaj ve otomatik test için sistemleri içerir. Nordhausen’de (Almanya) bulunan şirket, Poppe + Potthoff Group’un bir parçasıdır. Şirketimiz 2023 yılı itibarıyla Poppe + Potthoff firmasının Türkiye temsilciliğini yürütmektedir.

Poppe + Potthoff logosu, büyük harflerle yazılmış.

Patlatma Basıncı Ve Sızıntı Sızdırmazlık Testi Platformları

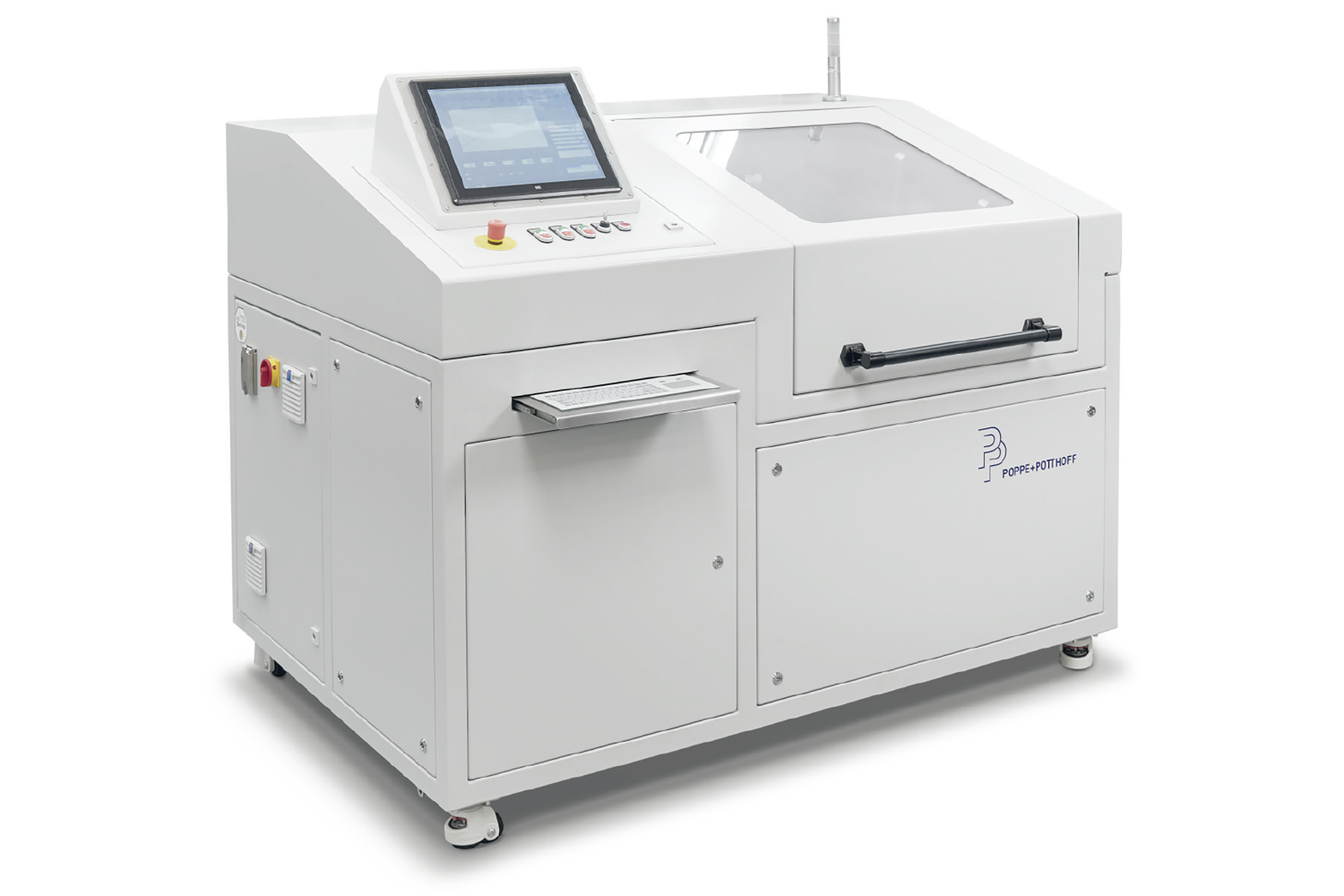

Poppe + Potthoff marka laboratuvar veya endüstri makinesi, ana kontrol paneli ve çeşitli bölümleriyle. Önde bir dokunmatik ekran bulunuyor.

Endüstri kullanımına yönelik tüpler, borular ve bağlantılar, önceden tanımlanmış basınç türlerine dayanıklı olmalıdır.  Bu standartlara uyumu garanti etmek için, bu tür bileşenler patlayana kadar birkaç kez basınç altına alınır. Şimdiye kadar, mevcut sistemler basınç röle valflerini kullananlarla sınırlıydı. Geleneksel yöntemler, yavaş basınç oluşumu, kesin olmayan test sonuçları ve yüksek bakım maliyetleri gibi olumsuz sonuçlar doğurabiliyordu.

Poppe + Potthoff Maschinenbau patlama testi ve sızıntı test sistemleri, patlama basıncının bir salise içinde tanımlanmasına izin veren yeni bir teknoloji kullanır. Kullanılan tüm bileşenlerin kalitesi böylece hızlı bir şekilde belgelenebilir.

Uygulama alanları:

  • Klima tüpleri: > 100 bar

  • Hidrolik borular: > 1.000 bar

  • Fren boruları: > 2.000 bar

  • Boru bağlantı parçaları: > 4.000 bar

  • Tüpler, Akümülatörler, Kaplar,

  • Radyatörler, Soğutucular

Teknik özellikler:

  • +180 °C’ye kadar sıcaklıklar

  • Kullanılan materyal fren sıvısı, su / emülsiyon, yağ içerir

  • patlama basıncı: Pmax = 10.000 bar

  • Basınç röle valf teknolojisi

Test ortamı:

  • Bitkisel yağ yakıtı (biyodizel) Shell v-power dizel V140

  • Korozyon önleyici katkılı su (etilen glikol)

  • Fren sıvısı | kolza yağı

OTOFRETAJ Platformları

Endüstriyel makina,kapalı, beyaz renkte ve kontrol paneli ile donatılmış.

Otofretaj sistemleri, yüksek ve atımlı basınç uygulamaları için bileşenlerin stabilitesini artırmaya hizmet eder. Poppe + Potthoff, seri üretim ve prototipler için otofretaj sistemleri sunar. Yüksek basınçlı bileşenler son derece yüksek ve düşük basınçlara maruz kalır. Poppe + Potthoff otofretaj sistemleri, tanımlanmış yüksek basınç işleminde işlenirler. Otofretaj sistemlerimizi yüksek basınçlı hidrolik borular, gaz silindirleri, su jeti kesiciler için bileşenler, tesis ve elektrik santrali yapımı ve kimyasal aparat mühendisliği için sunuyoruz.

  • Otofretaj basıncı Pmax = 15.000 bar

  • Basınç aralığı maks. 1.000 bar

  • Basınç artırıcı 15.000 bar

  • Basınç dönüştürücü 0–15.000 bar

Test ortamı:

  • Ortam sıcaklığı +50 °C

  • Yüksek basınçlı sıvı

  • Sıvı tankının dolum miktarı 80L

Test standının boyutları:

  • Boyut G × D × Y yaklaşık: 3.000 × 1.400 × 2.200 mm

  • Toplam kütle yaklaşık 10.000 kg

Fonksiyonel Test Platformları

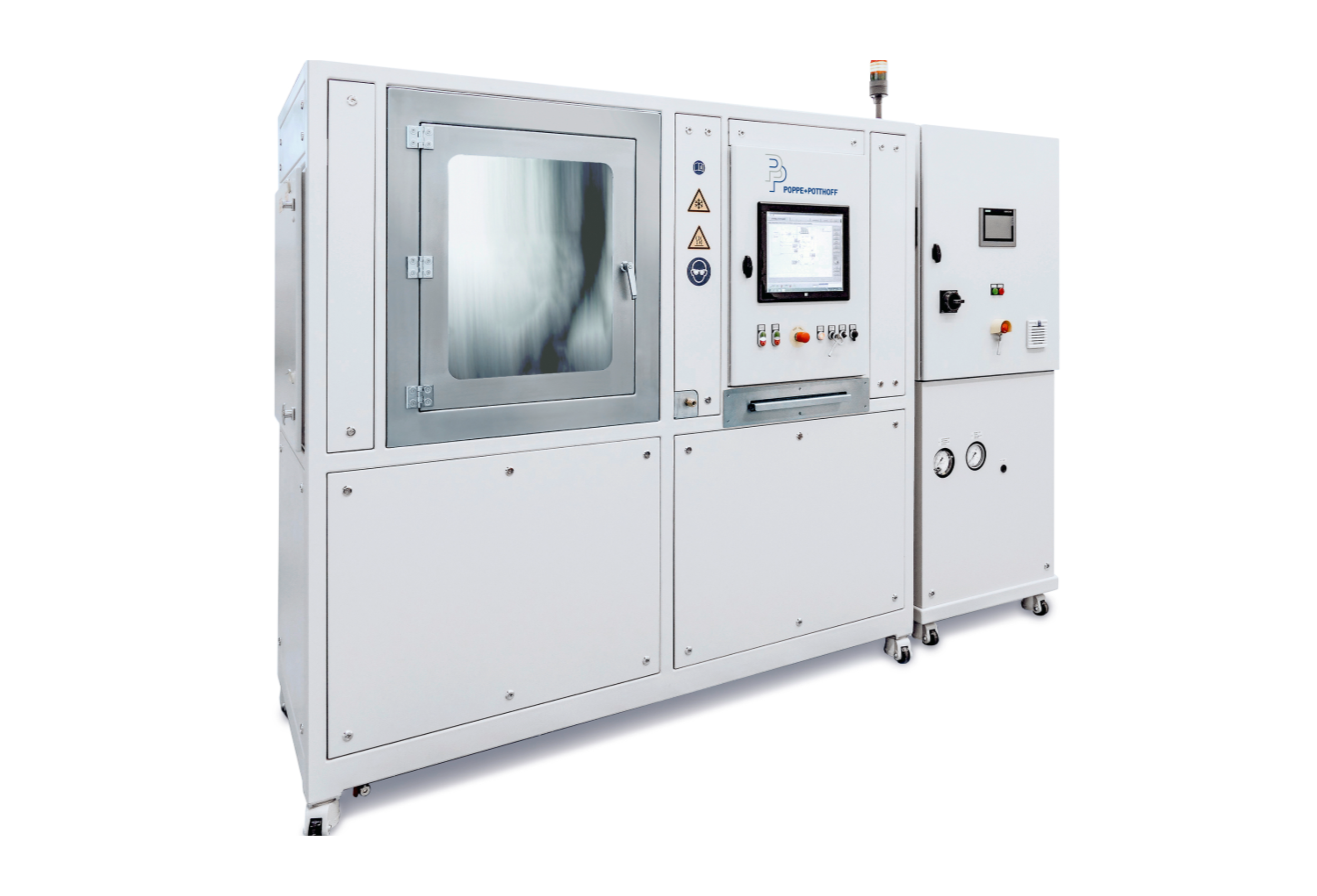

Yüksek teknolojiye sahip, endüstriyel bir makina, gözü kapalı, kapak ve kontrol paneli bulunan, beyaz renkli, laboratuvar veya üretim ortamında kullanılan, hassas ve modern bir cihaz.

Dizel enjektörlerinin, nozüllerin, basınç tahliye valflerinin, klima parçalarının ve diğer birçok basınçlı tankın işlevini test etmek için, farklı basınç yükü koşullarında sızdırmazlık ve sıvı akışı test edilir. İsteğe bağlı olarak, değişen ortam sıcaklıklarını simüle etmek için -40°C ila +140°C’de bir klimatik test odasında da testler yapılabilir.

Uygulama alanları:

  • Otomotiv Endüstrisi

  • Havacılık Endüstrisi

Teknik özellikler:

  • HD hacmi: 1.710 ml

  • Tahrik: Hidrolik

  • Basınç: 20 bar

  • Ortam sıcaklığı kontrolü:

  • -60°C ila +160°C (iklim odası)

Test ortamı sıcaklık kontrolü:

  • -40°C ila +140°C

  • Basınç eğrisi: 0,1 -2 Hz, sinüs

  • 20 l/dk’ya kadar akış hızı

Test ortamı:

  • Su, glikol

Darbeli Basınçlı Test Platformları

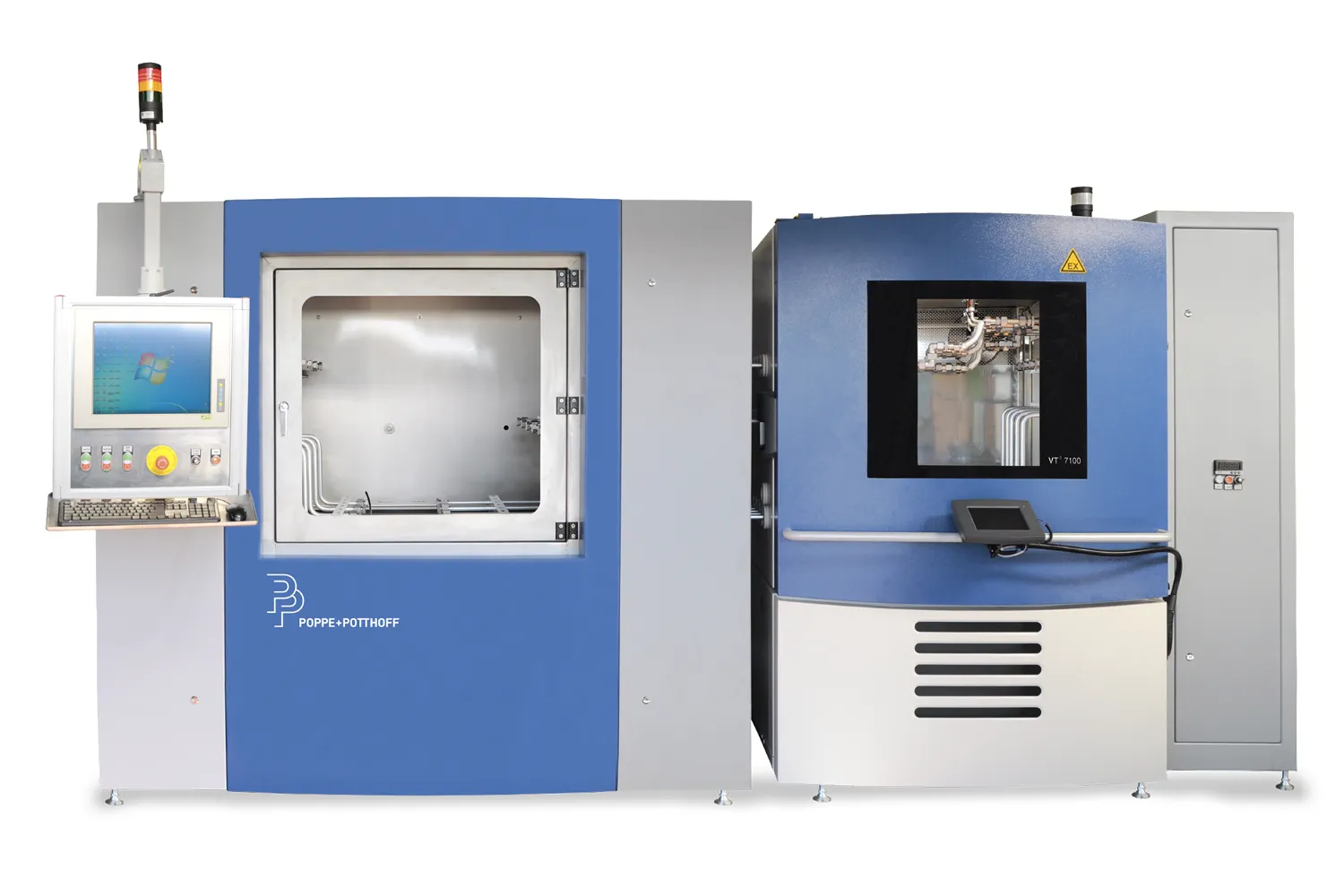

Bilimsel araştırma amaçlı kullanım için tasarlanmış, iki bölmeli ve otomatik kontrollü yüksek teknoloji kirletici partiküllerin üretimi ve kontrolü sistemli kapalı laboratuvar cihazı.

Darbeli basınç, hidrolik tahrikli bir basınç yoğunlaştırıcı tarafından üretilir. Bir hidrolik ünite, 330 bar’lık sabit bir hidrolik basınç üretir. Bu basınç, basınç yoğunlaştırıcıyı bir kontrol vanası aracılığıyla çalıştırır. Basınç yoğunlaştırıcı, sabit bir basınç yükseltme oranına sahiptir ve doğrusal hareketiyle yüksek basıncı üretir. Kontrol valfi, hassas tekrarlama doğruluğu ile çok yüksek test frekansları sağlayan oldukça dinamik bir servo kontrol valfidir.

Test sırasındaki basınç akışı, bir basınç sensörü ile ölçülür ve kaydedilir. Test sırasında toplanan veriler, testin kalitesinin bir sonraki aşamada değerlendirilmesini sağlar. Ünitenin basınç kontrolü de bu basınç sensörü üzerinden çalışır. Test ortamı olarak hidrolik yağı kullanılır. Şartlandırılmış ortamda gerçekleşen test, basınç yoğunlaştırıcıdaki ve hidrolik sistemdeki sıcaklığı dengede tutar.

Uygulama alanları:

  • Benzin enjeksiyon muhafazaları

  • Basınç sensörleri

  • Boru ve boru bağlantı elemanları

Teknik özellikler:

  • Darbe basıncı : 1.000 bar / 2.000 bar

  • Nabız formu: Sinüs

  • test frekansı: 15 Hz

Test ortamı:

  • Hidrolik yağ

  • Gürültü seviyesi: Maks. 75 DBA

  • Elektrik gücü girişi: 60 kW

  • Genişlik: 3.030 mm Yükseklik: 2.380 mm Derinlik: 2.890 mm Ağırlık: 5.500kg
