ÖLÇÜM SİSTEMLERİ


CT 200

MERKEZ KALINLIĞI ÖLÇÜM SİSTEMİ

  • Dokunmatik ekran arayüzü ile ölçüm döngüsünün elektronik kontrolü ile donatılmıştır.

  • Otomatik hareket döngülerinin yazılım kontrollü düzenlenmesi ve konfigürasyonu, belirli işe bağlı (X-ct paketi gereklidir).

  • Hem üretim hem de kalite kontrol ortamlarında taşlanmış, parlatılmış ve kaplamalı optikler için son derece hassas ve sağlam merkez kalınlığı ölçüm sistemi.

  • Uzun vadeli güvenilirlik ve uygun maliyetli çalışma için tasarlanmıştır.

  • CT ölçümüne ek olarak SAG derinliği, yüzey açıklık çapı, toplam lens yüksekliği ve malzeme kaldırma ölçümü desteklenmektedir.

  • Lensler, yenilikçi hassas 3 çeneli aynalı sistem ile otomatik olarak merkezlenir.

  • CT'nin doğrudan ölçümü, iş parçasının üst ve alt taraflarına aynı anda dokunan prob'ların otomatik, pnömatik tahriki ile sağlanır.

  • İş parçalarının kolay, hızlı ve güvenli kurulumu ve yüklenmesi.

  • En hassas parlatılmış ve kaplamalı optiklerde bile sıkı kozmetik gereksinimleri olan hasar riskini neredeyse ortadan kaldırdığı birçok bağımsız tarafça kanıtlanmıştır.

  • Ø8mm altından Ø200mm'ye kadar geniş ölçüm aralığı.

  • Seri ölçümünün kolay ve verimli olması için ayak pedalı.

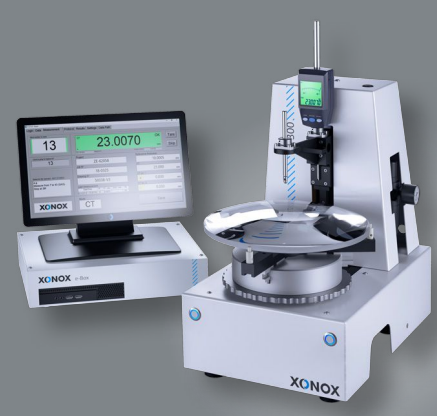

XONOX CT 200 ölçüm cihazı, dokunmatik ekranlı ve hassas laboratuvar ekipmanı.

CT 200 NC

TEMASSIZ MERKEZ KALINLIĞI ÖLÇÜM SİSTEMİ

  • Nesil - şimdi geliştirilmiş, sürekli ölçüm sinyali, artırılmış doğruluk ve daha hızlı ölçümler ile.

  • Hem üretim hem de kalite kontrol ortamlarında optik elemanların kalınlığını ölçmek için son derece hassas ve kullanımı kolay temassız sistem.

  • Hızlı, güvenilir ve yüksek hassasiyetli kalınlık ölçümü için entegre interferometrik sensör.

  • Tekli elemanların ve çiftlerin ölçümü.

  • Lensler, yenilikçi hassas 3 çeneli aynalı sistem ile otomatik olarak merkezlenir.

  • Sadece tek taraftan erişim olan elemanların ölçümleri yapılabilmektedir. Parlatma işleminde zorlu CT toleranslarına sahip lenslerin - tutuculara monte edilmiş olsa bile - test edilmesi için idealdir.

  • CT ölçümüne ek olarak SAG derinliği, yüzey açıklık çapı, toplam lens yüksekliği ve malzeme kaldırma ölçümü desteklenmektedir.

  • Ergonomik olarak konumlandırılmış lens tutucu, Ø200mm'ye kadar iş parçalarının güvenli, kolay ve hızlı yüklenmesini ve kurulumunu sağlar.

  • Kapsamlı entegre cam veritabanı, indeks verilerine kolay erişim sağlar. Yazılım destekli İndeks bulma cihazı, bilinmeyen indeks değerlerinin kolay ve hızlı otomatik analizine olanak tanır.

XONOX CT 200 NC cihazı, bilgisayar ekranında ölçüm sonuçları ve grafikleri ile bilimsel veya endüstriyel analiz için kullanılıyor.

CT 300 GE

MERKEZ KALINLIĞI ÖLÇÜM SİSTEMİ NESİL 2

  • Nesil 2 - şimdi dokunmatik ekran arayüzü aracılığıyla ölçüm döngüsünün elektronik kontrolü ile donatılmıştır.

  • Otomatik hareket döngülerinin yazılım kontrollü düzenlenmesi ve yapılandırılması, belirli işe bağlı (X-ct paketi gereklidir).

  • Hem üretim hem de kalite kontrol ortamlarında taşlanmış, parlatılmış ve kaplamalı optikler için son derece hassas ve sağlam Merkez Kalınlığı ölçüm sistemi.

  • Uzun vadeli güvenilirlik ve maliyet etkin çalışma için tasarlanmıştır.

  • CT ölçümüne ek olarak SAG derinliği, yüzey açıklık çapı, toplam lens yüksekliği ve malzeme kaldırma ölçümleri desteklenmektedir.

  • Lensler, yenilikçi hassas 3 çeneli aynalı sistem ile otomatik olarak merkezlenir.

  • CT'nin doğrudan ölçümü, iş parçasının üst ve alt taraflarına aynı anda dokunan prob'ların otomatik, pnömatik tahriki ile sağlanır.

  • İş parçalarının kolay, hızlı ve güvenli kurulumu ve yüklenmesi.

  • En hassas parlatılmış ve kaplamalı optiklerde bile sıkı kozmetik gereksinimleri olan hasar riskini neredeyse ortadan kaldırdığı birçok bağımsız tarafça kanıtlanmıştır.

  • Ø8mm altından Ø200mm'ye kadar geniş ölçüm aralığı.

  • Seri ölçümünün kolay ve verimli olması için ayak pedalı.

  • İsteğe bağlı yazılım ve kontrolör paketi "X-ct", yenilikçi "XONOX e-box" donanımıyla birlikte ek ölçüm modları, otomatik dokümantasyon oluşturma ve ölçüm sonuçlarının veri kaydını sunar.

Laboratuvar ortamında kullanılan Xonox markalı analitik cihaz ve dokunmatik ekran monitörü.

DT 140

ÇAP ÖLÇÜM SİSTEMİ

  • Dokunmatik ekran arayüzü aracılığıyla ölçüm döngüsünün elektronik kontrolü ile donatılmıştır. Otomatik hareket döngülerinin yazılım kontrollü düzenlenmesi ve yapılandırılması, belirli işe bağlıdır (X-dt paketi gereklidir).

  • Hem üretim hem de kalite kontrol ortamlarında optik elemanların çaplarını, daireselliğini ve konikliklerini ölçmek için son derece hassas ve kullanımı kolay sistem.

  • Uzun vadeli güvenilirlik ve maliyet etkin çalışma için tasarlanmıştır.

  • Birincil çapa ek olarak ikincil çaplar, dairesellik ve koniklik ölçümleri desteklenmektedir.

  • Lensler, yenilikçi hassas 3 çeneli aynalı sistem ile otomatik olarak merkezlenir.

  • Çapın doğrudan ölçümü, iş parçasının kenarına dokunan probların otomatik pnömatik tahriki ile sağlanır.

  • Prob temas yüksekliği, basamaklar ve diğer kenar özellikleriyle uyumlu olacak şekilde ayarlanabilir.

  • İş parçasının güvenli, hızlı ve kolay kurulumu ve yüklenmesi için optimize edilmiştir.

  • Ø8mm altından Ø140mm'ye kadar geniş ölçüm aralığı.

  • Seri ölçümünün kolay ve verimli olması için ayak pedalı.

  • "X-dt" yazılım ve kontrolör paketi, ek ölçüm modları, otomatik dokümantasyon oluşturma ve ölçüm sonuçlarının veri kaydını sunar.

Laboratuvar analiz cihazı ve dokunmatik ekran ile ölçüm yapma ünitesi.

CM 140 G2

MERKEZLEME HATASI ÖLÇÜM SİSTEMİ NESİL 2

  • Nesil 2 - şimdi otomatik Z ekseni konumlandırması ve belirli işe bağlı yazılım kontrollü elektronik hareket ve vakum kontrolü ile. Dönme, LED ve vakum seviyesinin gerçek durumunu gösteren ek yüksek çözünürlüklü ekran.

  • Üretim, kalite kontrol veya metroloji laboratuvarı ortamlarında lens elemanlarındaki merkezleme hatalarını belirlemek için hassas ve kullanımı kolay temassız ölçüm sistemi.

  • Ölçümler, hassas otokollimatör ve ikincil alt kademe kollimatör ile kolaylaştırılmıştır.

  • Önceki kurulumların yazılım ile geri çağrılması, tekrarlanan işler için verimli kullanımı kolaylaştırır.

  • Lens merkezleme, transmisyon veya yansıma ile ölçülebilir.

  • Benzersiz, yüksekliği ayarlanabilir ayna, çeşitli çaplardaki lensleri otomatik olarak merkezler ve verimli yükleme ve çalışma için sürtünme çarkını doğru bir şekilde konumlandırır.

  • Lens tutucunun değiştirilmesine veya ayarlanmasına gerek kalmadan çok hızlı ve kullanışlı kurulum.

  • Yaygın olarak kullanılan fonksiyonlar, Z ekseni yüksekliği, vakum, hız ve artı işareti göstergesi üzerinde kolay erişim ve doğrudan kontrol için uygun şekilde konumlandırılmıştır.

  • Geniş ölçüm aralığı.

  • Çeşitli çalışma modları sunan ve tam serilerin otomatik ölçüm sonuçlarını sağlayan "X-cm" adlı kapsamlı bir yazılım ve kontrolör paketi ile donatılmıştır.

Dijital ekranlı ve otomatik numune test cihazı.

EPS 100

KENAR VE MASKE BOYAMA SİSTEMİ

  • Optik bileşenlerde kenarların ve hassas yüzey maskelerinin güvenli, kolay ve verimli bir şekilde boyanması ve verniklenmesi için sistem.

  • Boyama alanının monitörlü canlı video sistemi ve yüksek büyütme ile gözlemlenmesi.

  • Yazılım ve hassas bir mastar aracılığıyla boyama sınırları için açıklık maskesinin hassas ayarı.

  • Hassas ayarlanabilir ve pnömatik olarak hareket ettirilebilir V-Stop kullanarak lens konumunun ve lenslerin yeniden yüklenmesinin ayarlanması.

  • Boyama bittikten hemen sonra maske çapı için kalite kontrolü.

  • İş parçası milinin sonsuz ayarlanabilir dönme hızı.

  • Reçine mandreninde lens tutma için sonsuz ayarlanabilir vakum.

  • Yüksek hacimli boyamalarda bile kolay ve verimli kullanım için vakum açma/kapama ve mil dönme açma/kapama pedalları.

  • İsteğe bağlı olarak standart kamera yazılımı veya çeşitli ve çoklu maskeler için gelişmiş işlevselliğe sahip kapsamlı yazılım aracı XONOX "X-paint" aracılığıyla çalışma.

Bilimsel laboratuvar mikrokozmosu cihazı ve bilgisayar monitörü.
