İNTERFEROMETRE SİSTEMLERİ


X-mini

KOMPAKT TWYMAN-GREEN İNTERFEROMETRE

  • yüksek çözünürlüklü 5MP kamera ve ayrı 1.6MP hizalama kamerasına sahip yenilikçi, yüksek kaliteli Twyman-Green interferometresi

Akıllı Arayüz

  • optimum görüntü işleme için yazılım kontrollü, dijital zoom

  • yazılım kontrollü, motorlu göz bebeği odaklama

  • ideal saçak kontrastını elde etmek için otomatik pozlama ve kazanç

  • bilgisayar ve interferometre arasındaki tüm iletişim için endüstri standardı USB protokolü kullanılır

  • endüstriyel üretim ortamlarında kullanım için mükemmel, sağlam titreşim sönümleme sistemi

Akıllı Yapı

  • yüksek rijit çerçeve ve sağlam opto-mekanik tasarım, zaman içinde montaj yapıldığında hizalamanın korunmasını sağlar

  • yüksek kaliteli entegre piezo faz kaydırıcı

  • fiber bağlı 633nm, dalga boyu stabilize edilmiş lazer

Akıllı Bakım

  • otomatik lazer kontrolü ömrünü korur ve ömrünün sonuna yaklaşıldığında kullanıcıyı uyarır

  • yenilikçi tasarım konsepti, lazer ve elektrikli bileşenlerin dakikalar içinde değiştirilmesine olanak tanır (Lazer değişimi yeniden hizalama gerektirmez ve işlem, interferometre ölçüm platformuna kurulu haldeyken yapılabilir)

Mikro Optikler İçin Doğru Boyut

  • 20mm açıklık, küresel yüzeyleri test etmek veya küresel dalga cepheleri oluşturmak için endüstri standardı uzun çalışma mesafeli mikroskop objektiflerinin kullanımını destekler

X-ray ve 3D görüntüleme cihazı, bilgisayara bağlı ve detaylı analiz ekranı ile.

X-fiz

Faz Kaydırmalı Fizeau İnterferometresi

  • Yüksek çözünürlüklü 5MP kamera ve ayrı 1.6MP hizalama kamerası ile yenilikçi, yüksek kaliteli Fizeau interferometresi.

Akıllı Arayüz

  • Optimal görüntü işleme için yazılım kontrollü, dijital yakınlaştırma.

  • Yazılım kontrollü, motorlu göz bebeği odaklama.

  • İdeal saçak kontrastı elde etmek için otomatik pozlama ve kazanç.

  • Bilgisayar ve interferometre arasındaki tüm iletişim için endüstri standardı USB protokolü kullanılır.1

  • Endüstriyel üretim ortamlarında kullanım için mükemmel, sağlam titreşim sönümleme sistemi.

Akıllı Yapı

  • Çok sağlam çerçeve ve güçlü opto-mekanik tasarım, zaman içinde montaj yapıldığında hizalamanın korunmasını sağlar.

  • Zygo tipi süngü ve XONOX 4+ konektör ile uyumlu, uç-eğim TS tutuculu yüksek kaliteli piezo faz kaydırıcı.

  • Fiber bağlantılı 633nm, dalga boyu stabilize edilmiş lazer.

Akıllı Bakım

  • Lazerin otomatik kontrolü ömrünü uzatır ve ömrünün sonuna yaklaşıldığında kullanıcıyı uyarır.

  • Yenilikçi tasarım konsepti, lazer ve elektrikli bileşenlerin dakikalar içinde değiştirilmesine olanak tanır. (Bir lazer değişimi yeniden hizalama gerektirmez ve işlem, interferometre ölçüm platformuna kurulu haldeyken yapılabilir.)

Doğru Boyut

  • 100mm (4 inç), 132mm (5.2 inç) ve 150mm (6 inç) versiyonları mevcuttur.

  • 5.2 inç versiyonu, optik konektöre ihtiyaç duymadan XONOX 4+ serisi TS objektifleriyle uyumludur.

İki büyük laboratuvar mikroskobu ve monitörde dünya, çöl ve okyanus temalarıyla gösterilen bilimsel veriler.

X-fringe2

GELİŞMİŞ SAÇAK ANALİZ SİSTEMİ

  • Statik saçak analizi için "X-fringe ST" ve XONOX Piezo Faz Kaydırıcı "X-phase PMR" ile faz kaydırmalı saçak analizi için "X-fringe PS2" olarak mevcuttur.

  • Çeşitli uygulamalara uygun, pratik dalga cephesi analizi ve sonuç dokümantasyonu için özel Uzman ve Üretim Modları.

  • Entegre iletim küresi veritabanı ve seçim aracı ile kolay ve kullanışlı, tamamen otomatik maskeleme ve ölçeklendirme fonksiyonu.

  • Manuel olarak veya XONOX QR-Kod metroloji ağı üzerinden kurulum.

  • Otomatik lens numaralandırma, tam partiler için ölçüm sonuçlarının eksiksiz ve kapsamlı dokümantasyonu için dosya ve dizin oluşturma.

  • Farklı renklerde In/Out of spec gösterimi ile ISO uyumlu sonuç tabloları ve parti dokümantasyonu.

  • Yazılım içinde lens konumunun doğrudan çeşitli uygulamalarda kullanılması için lineer ölçüm sistemi ile entegre.

  • Hassas RoC ölçümü için kedi gözü ve konfokal konumlarını bulma yeteneği ile yerleşik otomatik yarıçap ölçüm aracı, bu konumlarda yüzeyi hassas bir şekilde hizalamaya gerek kalmadan.

  • Kullanılan iletim küresinin, iletim küresi verilerinin ve lens tutucu sisteminin otomatik tanımlanması ve dokümantasyonu.

Bir laboratuvar ortamında mikroskop ve bilgisayar ekranı bulunan çalışma istasyonu.

X-mini objectives

İNTERFEROMETRE OBJEKTİFLERİ

  • XONOX X-mini - faz kaydırmalı Twyman Green tipi interferometre ile uyumlu

  • Sonsuz düzeltilmiş tasarımlar

  • Çok uygun fiyatlı ve maliyet etkin

  • Endüstri standardı M26 x 0.7 arayüzü

  • Seçenekler, 13mm (0.5“) ve daha küçük küresel yüzeylerin ölçümü için mükemmel kapsama sağlar

    (piyasada daha birçok uyumlu objektif mevcuttur)

  • Objektif yazılım destekli X-mini İnterferometre sistemi üzerinde kalibrasyon için yüksek kaliteli referans yüzeyler temin edilir

  • X-mini sistem doğruluğu, entegre referans ve XONOX X-fringe faz kaydırmalı analiz yazılımı aracılığıyla gelişmiş sistem hatası telafisi sayesinde Lambda/20 PV'dir.

  • 20mm ve daha küçük çaplı düz yüzeyleri test etmek için objektif gerekmez

  • "XONOX 4plus" Fizeau Transmisyon Kürelerine kıyasla küçük form faktörü

Farklı renklerde ve boyutlarda oksijen sensörleri veya filtreleri

XONOX 6”-8”

GENİŞLETİLMİŞ ÖLÇÜM ARALIĞI SAĞLAYAN, 6 İNÇ İNTERFEROMETRELERDE KULLANIM İÇİN 8 İNÇ (203.2mm) IŞIN GENİŞLETİCİ SİSTEMİ

  • XONOX 6 inç ila 8 inç Işın Genişletici, piyasada bulunan 6 inç Fizeau interferometrelerle tamamen uyumlu olacak şekilde tasarlanmıştır.

  • Işın Genişletici ve uyumlu 8 inç Transmisyon Düzlem (Lambda/20 PV kalitesinde), geniş açıklıklı optiklerin iletilen dalga cephesi hatasını veya yüzey şekli hatasını değerlendirmek için idealdir.

  • Çeşitli şekillerdeki geniş açıklıklı optikleri test etmek için ek difraktif hologramlar veya sıfır lensler kullanılabilir.

  • Işın Genişletici ve Transmisyon Düzlemin yatay kurulumlarda kullanımını kolaylaştırmak için isteğe bağlı özel bir fikstür mevcuttur. Fikstür, optik eksen boyunca hareketi kısıtlamadan tertibatın ağırlığını destekleyecek şekilde tasarlanmıştır.

  • Optik eksene kolay hizalama için hassas ayar sistemi.

Düzenlenmiş teleskop veya kameraya yönelik bir adım filtresi veya objektif parçası.

MT 300

MİKROOPTİKLER İÇİN DİKEY İNTERFEROMETRE SİSTEMİ

  • Hassas dikey interferometre iş istasyonu

  • Optik yüzeylerin < Ø13mm (plano için Ø20mm) test edilmesi için optimize edilmiştir

  • Entegre, granit tabanlı, hava yatağı 300mm kullanılabilir mesafe ile hassas ve bakım gerektirmeyen dikey hareket sağlar

  • Entegre lineer ölçek, hassas yarıçap ölçümlerini destekler

  • Kompakt masaüstü tasarımı, üretim alanında yer tasarrufu sağlar

  • X-Y-Z ayar tablası, XONOX tarafından sağlanan takımlama veya müşteriye özel fikstürleme için esnek bir platform sunar

  • Gücün hassas bir şekilde sıfırlanması için ince Z ekseni ayarı

  • XONOX X-mini küçük açıklıklı, faz kaydırmalı Twyman Green İnterferometre, benzersiz serbestlik ve değer için endüstri standardı uzun çalışma mesafeli mikroskop objektifleriyle optimize edilmiştir

  • X-mini interferometre, 5MPx Cmos kamera, stabilize edilmiş diyot lazer ve zoom, odak ve kontrastın elektronik kontrolü ile donatılmıştır

  • XONOX X-fringe PS2 yazılımı, üretim ortamlarında kullanımı kolaylaştırmak için özel modlarla tam özellikli ve donanımlıdır

  • Standart Windows PC, motor kontrolörü, faz kaydırıcı sürücüsü ve destek elektroniğini içeren kompakt entegre muhafaza

Xonox markalı bilimsel laboratuvar mikroskobu ve bağlı bilgisayar ekranı

VT 1200 XL

DİKEY İNTERFEROMETRE SİSTEMİ

  • Üretim, kalite kontrol ve metroloji laboratuvarı ortamları için hassas interferometre kulesi.

  • 1400mm'ye kadar yarıçaplar için olağanüstü geniş ölçüm aralığı.

  • Doğal granit kolon, son derece düz ve hassas kılavuz yüzeyleri sayesinde optik bileşenlerin eğrilik yarıçapının kolay kullanımını ve çok doğru ölçümünü sağlar.

  • Olağanüstü çözünürlüğe sahip, doğrudan saçak analiz yazılımına bağlı, son derece hassas ve doğru lineer ölçek.

  • Ölçüm masası, hızlı, kolay ve doğru kurulum ve hareket için hava yatağı kızağı üzerinde dengelenmiş ve yönlendirilmiştir.

  • Küçük kaplama alanı ve olağanüstü değer, yüksek doğruluk ve sağlam, bakım gerektirmeyen tasarım ile birleşmiştir.

  • Endüstriyel üretim ortamlarında kullanım için mükemmel, sağlam titreşim sönümleme sistemi.

  • XONOX X-fiz 100 (4” & 5.2”) veya X-fiz 150 (6”) yüksek performanslı Fizeau interferometre, zoom, odak ve kontrast/doygunluğun elektronik kontrolü ile.

  • Çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe PS2.

  • Sistem, üretim ortamında optimize edilmiş çalışma ve minimum yer ihtiyacı için ya bir PC masası, 2 ekran, fare ve klavye ile ya da dokunmatik panel ile donatılabilir.

  • Ayrıca, mevcut veya üçüncü taraf interferometre birimlerini entegre etmek için "yalnızca kule" versiyonu "B" olarak da mevcuttur.

Bilimsel araştırma için bilgisayar ve ölçüm cihazları içeren laboratuvar ortamı.

VT 1200

VERTİKAL İNTERFEROMETRE SİSTEMİ

  • Üretim, kalite kontrol ve metroloji laboratuvarı ortamları için hassas interferometre kulesi.

  • 1400mm'ye kadar yarıçaplar için olağanüstü geniş ölçüm aralığı.

  • Doğal granit kolon, son derece düz ve hassas kılavuz yüzeyleri sayesinde optik bileşenlerin eğrilik yarıçapının kolay ve çok doğru ölçümünü sağlar.

  • Olağanüstü çözünürlüğe sahip, doğrudan saçak analiz yazılımına bağlı, yüksek hassasiyetli ve doğru lineer ölçek.

  • Ölçüm tablası, hızlı, kolay ve doğru kurulum ve hareket için hava yatağı kızağı üzerinde dengelenmiş ve yönlendirilmiştir.

  • Küçük ayak izi ve olağanüstü değer, yüksek doğruluk ve sağlam, bakım gerektirmeyen tasarım ile birleşmiştir.

  • Endüstriyel üretim ortamlarında kullanım için mükemmel, sağlam titreşim sönümleme sistemi.

  • Zoom, odak ve kontrast/doygunluğun elektronik kontrolüne sahip XONOX X-fiz 100 (4” & 5.2”) veya X-fiz 150 (6”) yüksek performanslı Fizeau interferometre.

  • Çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe PS2.

  • Sistem, optimize edilmiş çalışma ve üretim ortamında minimum yer gereksinimi için ya bir PC masası, 2 ekran, fare ve klavye ile ya da dokunmatik panel ile donatılabilir.

  • Ayrıca, mevcut veya üçüncü taraf interferometre birimlerini entegre etmek için "yalnızca kule" versiyonu "B" olarak da mevcuttur.

Düzenlenmemiş test ve ölçüm cihazı, yüksekliği ayarlanabilir kol ve dokunmatik ekran ile.

VT 1000 DL

DİKEY AŞAĞI BAKAN İNTERFEROMETRE

  • Üretim, kalite kontrol ve metroloji laboratuvarı ortamlarında tam açıklıklı optik testleri için hassas dikey aşağı bakan interferometre sistemi.

  • Düz optiklerde, kürelerde ve asferlerde alt açıklık parlatma ve düzeltme süreçleriyle kombinasyon halinde kullanım için optimize edilmiştir.

  • Koordinat sistemi/alt açıklık düzeltme makinelerinin en yüksek düzeltme kalitesi ve verimliliğine ulaşması için ölçüm verilerinin mükemmel hizalanması için entegre özellikler ve teknolojiler.

  • Son derece düz ve hassas kılavuz yüzeylere sahip doğal granit kolon, optik bileşenlerin eğrilik yarıçapının kolay ve çok doğru ölçümünü sağlar.

  • Olağanüstü çözünürlüğe sahip, doğrudan saçak analiz yazılımına bağlı, yüksek hassasiyetli ve doğru lineer ölçek.

  • Ölçüm tablası, hızlı, kolay ve doğru kurulum ve hareket için hava yatağı kızağı üzerinde dengelenmiş ve yönlendirilmiştir.

  • Yenilikçi kapı sistemi ile tamamen kapalı ölçüm alanı, hassas ve güvenilir, kesintisiz ölçümler sağlar.

  • Endüstriyel üretim ortamlarında kullanım için mükemmel, sağlam titreşim sönümleme sistemi.

  • Optik zoom (1x'ten 10x'e), odak ve kontrastın elektronik kontrolüne sahip XONOX X-fiz 100 (4") veya X-fiz 130 (5.2") yüksek performanslı Fizeau interferometre.

  • Çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe2.

  • Düşük maliyetli "ST" versiyonundan yüksek performanslı "PS2" faz kaydırma versiyonuna kadar statik saçak analizinden seçim yapın.

  • Ek olarak, mevcut veya üçüncü taraf interferometre birimlerini entegre etmek için "yalnızca kule" versiyonu "B" veya Zygo Verifire ve Zygo MX saçak analiz yazılımı ile donatılmış "Z" versiyonu olarak mevcuttur.

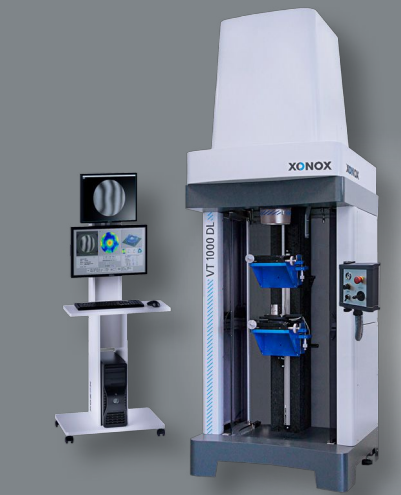

Malzeme testi için kullanılan XONOX VT 1000 DL makinesi ve bilgisayar monitörü ile bağlantı masasını gösteren endüstriyel laboratuvar ortamı.

HS 1200 light

YATAY İNTERFEROMETRE SİSTEMİ

  • Üretim, kalite kontrol ve metroloji laboratuvarı ortamları için hassas interferometre kulesi.

  • 1400mm'ye kadar yarıçaplar için olağanüstü geniş ölçüm aralığı.

  • Son derece düz ve hassas kılavuz yüzeylere sahip doğal granit kolon, optik bileşenlerin eğrilik yarıçapının kolay ve çok doğru ölçümünü sağlar.

  • Olağanüstü çözünürlüğe sahip, doğrudan saçak analiz yazılımına bağlı, yüksek hassasiyetli ve doğru lineer ölçek.

  • Ölçüm tablası, hızlı, kolay ve doğru kurulum ve hareket için hava yatağı kızağı üzerinde yönlendirilmiştir.

  • Ek 5 eksenli ince ayar (X-Y-Z-uç/eğim).

  • Sağlam ve bakım gerektirmeyen tasarım.

  • 5MPX CMOS kamera, elektronik zoom, odak ve kontrast/doygunluk kontrolüne sahip XONOX X-fiz 100 (4” & 5.2”) veya X-fiz 150 (6”) yüksek performanslı Fizeau interferometre.

  • Çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe PS2.

  • Sistem, isteğe bağlı PC masası, 2 ekran, fare ve klavye ile donatılabilir.

  • Ayrıca, mevcut veya üçüncü taraf interferometre birimlerini entegre etmek için "yalnızca iş istasyonu" versiyonu "B" olarak da mevcuttur.

  • Hafif versiyonu, müşterinin mevcut optik masasına monte edilmek üzere yapılmıştır. HS1200 tam versiyonu, titreşim sönümlü platform dahil olmak üzere mevcuttur.

Bilimsel araştırma laboratuvarında optik cihazlar ve bilgisayar monitörü.

HS 1200

TAY İNTERFEROMETRE SİSTEMİ

  • Laboratuvarlar, Ar-Ge, optik atölyeleri ve kalite kontrol için hassas yatay interferometre sistemi.

  • Yüksek hassasiyetli lineer ekseni optik tabloya gömülü, ek olarak monte edilebilir ve hareket ettirilebilir optik tablo.

  • Ar-Ge'de ve endüstriyel ortamda mükemmel kullanım için titreşim sönümleme ve seviye ayar sistemi.

  • Hızlı, kolay ve doğru hareket için hassas hava yatağı ile yönlendirilen lineer ölçüm kızağı.

  • Yüksek hassasiyetli optik bileşenlerin eğrilik yarıçapı ölçümleri ve hassas lineer kurulumlar için son derece düz ve hassas kılavuz yüzeylere sahip doğal granit kolon.

  • En yüksek çözünürlüğe ve doğrudan yazılım arayüzüne sahip yüksek hassasiyetli artımlı lineer ölçek.

  • Optik zoom (1x'ten 10x'e), odak ve kontrastın elektronik kontrolüne sahip XONOX X-fiz 100 (4") veya X-fiz 130 (5.2") yüksek performanslı Fizeau interferometre.

  • Çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe2.

  • Düşük maliyetli "ST" versiyonundan yüksek performanslı "PS2" faz kaydırma versiyonuna kadar statik saçak analizinden seçim yapın.

  • Ek olarak, mevcut veya üçüncü taraf interferometre birimlerini entegre etmek için "yalnızca iş istasyonu" versiyonu "B" veya Zygo Verifire ve Zygo MX saçak analiz yazılımı ile donatılmış "Z" versiyonu olarak mevcuttur.

XONOX markalı laboratuvar veya araştırma cihazı, bilgisayar ve monitör, çeşitli teknik ekipman ve ekranlı çalışma alanı içeriyor.

PI 500

PLANO OPTİKLER İÇİN ALT AÇIKLIK BİRLEŞTİRME İNTERFEROMETRE SİSTEMİ

  • Tam açıklıkta çap/diyagonal 600mm'ye kadar düz optik bileşenleri test etmek için hassas dikey interferometre.

  • Entegre, granit tabanlı, hava yatağı hassas ve bakım gerektirmeyen yatay ve dönme hareketi sağlar.

  • Saçak ayarı için kolay kullanımlı Uç/Eğim ayarı.

  • İş parçası şekli ve boyutuna göre otomatik birleştirme deseni hesaplaması.

  • Elektronik kontrollü C ve Y eksenlerini kullanarak alt açıklık ölçümleri için elektronik konumlandırma.

  • Doğru analiz için yüksek düzlüğe sahip doğal granitten yapılmış hassas, titreşim sönümlü ölçüm tablası.

  • Farklı iş parçası kalınlıkları için en iyi konumu ayarlamak üzere ayarlanabilir interferometre yüksekliği.

  • 5MPx Cmos kamera, stabilize diyot lazer ve zoom, odak ve kontrastın elektronik kontrolüne sahip XONOX X-fiz 150 (6") yüksek performanslı faz kaydırmalı Fizeau interferometre.

  • Birleştirme dışı işlemlerde çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe PS2.

  • X-fringe PS2 için alt açıklık birleştirme yazılım paketi, hesaplanan sayıda alt açıklık ölçümünü tam bir analizde birleştirerek büyük düz optik yüzeylerin tam açıklık analizine olanak tanır.

Bir XNOX markalı 3D tarama ve ölçüm cihazı, onu izleyen bilgisayar monitörleriyle birlikte bir laboratuvar ortamında yer alıyor.

PI 500S

PLANO OPTİKLER İÇİN ALT AÇIKLIK BİRLEŞTİRME İNTERFEROMETRE SİSTEMİ

  • Tam açıklıkta çap/diyagonal 600mm'ye kadar düz optik bileşenleri test etmek için hassas dikey interferometre.

  • Entegre, granit tabanlı, hava yatağı hassas ve bakım gerektirmeyen yatay ve dönme hareketi sağlar.

  • Saçak ayarı için kolay kullanımlı Uç/Eğim ayarı.

  • İş parçası şekli ve boyutuna göre otomatik birleştirme deseni hesaplaması.

  • Elektronik kontrollü C ve Y eksenlerini kullanarak alt açıklık ölçümleri için elektronik konumlandırma.

  • Doğru analiz için yüksek düzlüğe sahip doğal granitten yapılmış hassas, titreşim sönümlü ölçüm tablası.

  • Farklı iş parçası kalınlıkları için en iyi konumu ayarlamak üzere ayarlanabilir interferometre yüksekliği.

  • 5MPx Cmos kamera, stabilize diyot lazer ve zoom, odak ve kontrastın elektronik kontrolüne sahip XONOX X-fiz 150 (6") yüksek performanslı faz kaydırmalı Fizeau interferometre.

  • Birleştirme dışı işlemlerde çeşitli uygulamalara uyacak farklı akıllı ve sezgisel modlara sahip yenilikçi, güçlü ve kullanıcı dostu saçak analiz sistemi X-fringe PS2.

  • X-fringe PS2 için alt açıklık birleştirme yazılım paketi, hesaplanan sayıda alt açıklık ölçümünü tam bir analizde birleştirerek büyük düz optik yüzeylerin tam açıklık analizine olanak tanır.

Bir tıbbi laboratuvar mikroskobu ve bilgisayar monitörü, mikroskopik görüntüler gösteriyor.
