Nano Gözenek Yapısı Analizi

Seika Digital Image logosu.

Nano-Perm Porometer, nanometre ve angstrom ölçekli gözenek yapılarının dağılımını tahribatsız şekilde analiz edebilen özel bir ölçüm cihazıdır. Seramik ve polimerik zarların gaz ve buhar geçirgenliği gibi çok sayıda önemli özelliğini test edebilir.

Kelvin denklemi ile buharın gözenek girişinde yoğunlaşması sağlanır. Böylece küçük gözenekler bloke edilir ve yoğunlaşmayan gazın geçişi azalır. Bu azalma analiziyle gözenek boyutu dağılımı hassas biçimde hesaplanır.

Nano Parm Ölçüm Cihazında çeşitli parametrelerin grafik gösterimi, sıcaklık, pH ve diğer ölçüm değerleri verilmiş.

Ölçümler

  • Gözenek Dağılımı (0.5–50 nm)

  • Çoklu Gaz Geçirgenliği

  • Su ve Heksan Buharı Geçirgenliği

  • Yoğunlaşan ve yoğunlaşmayan gazların ayırma katsayısı

Neden Nano-Perm Porometer?

  • Cıva veya -77K gibi uç sıcaklıklar ya da 60.000 PSI gibi yüksek basınç gerekmez.

  • Hidrofobik ve hidrofilik membranlarla uyumlu

  • Hassas kontrollü su ve heksan buharı ile ölçüm yapılabilir.

  • Bilgisayar kontrollü sistem ile test süresi kısadır.

  • Histerezis ölçümü (kuru→ıslak→kuru / ıslak→kuru→ıslak)

Teknik Özellikler

  • Gözenek Boyutu Aralığı: 0.5 ~ 50 nm

  • Geçirgenlik Ölçüm Aralığı: 10⁻¹⁰ ~ 10⁻⁶ mol/s·m²·Pa

  • Numune Boyutu: Silindirik: Ø45×100 mm , Düz: Ø70×20 mm

  • Güç Gereksinimi: AC 100V / 50-60Hz / 850W

  • Boyutlar: 900(W) × 700(D) × 1510(H) mm

  • Ağırlık: Yaklaşık 100 kg

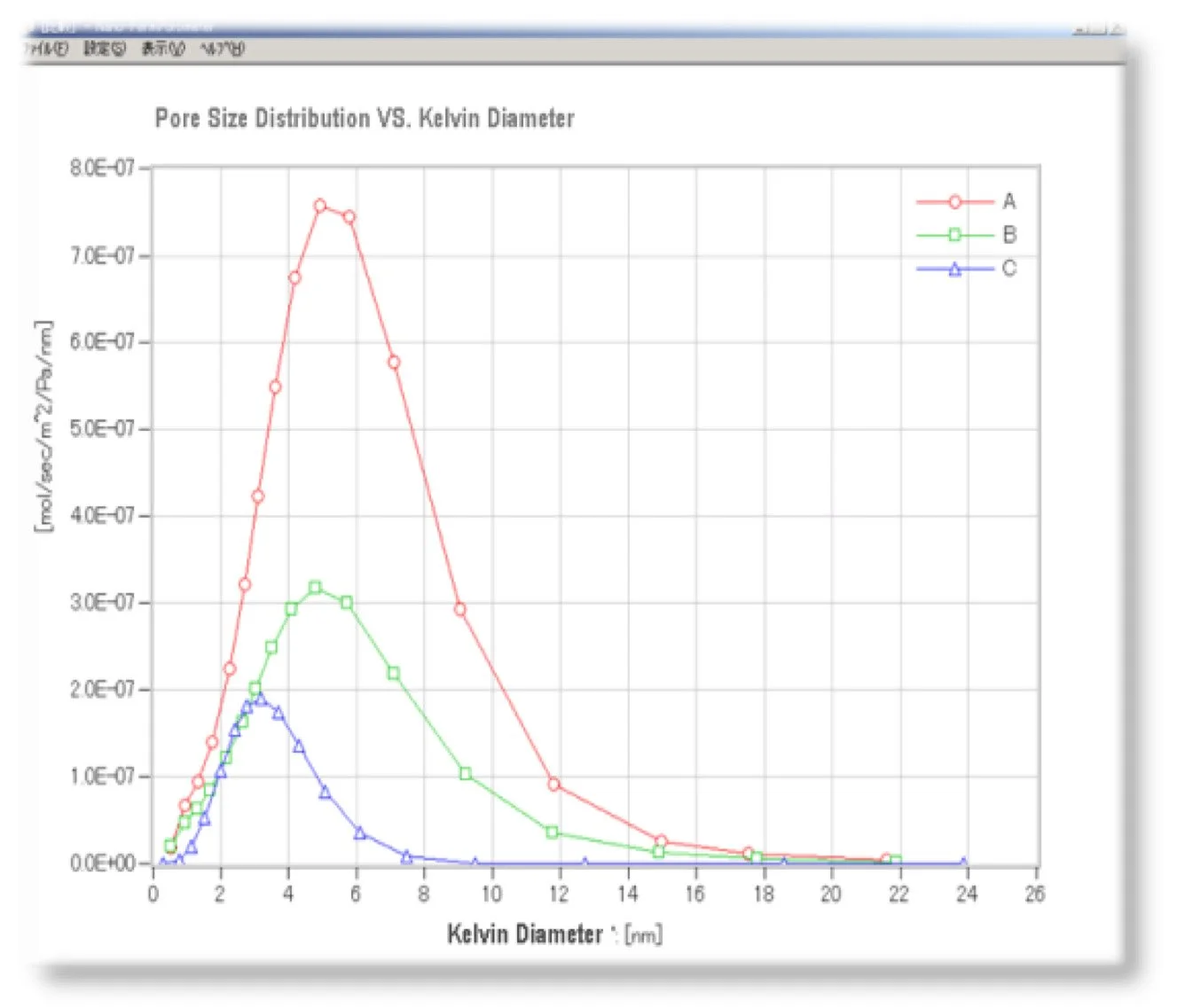

Pore Çapı Dağılımı ile Kelvin Çapı Karşılaştırması çizgi grafiği. Kırmızı, yeşil ve mavi çizgiler sırasıyla A, B ve C örnekleri için verileri gösteriyor. X ekseni Kelvin çapını, Y ekseni ise pore sayısını ve genişliğini gösteriyor.
