Daldırma Ultrasonik Test Sistemleri
Üç Seri halinde Daldırma Ultrasonik Test Sistemi mevcuttur: TS, TC ve Scan3D.
TS Ultrasonik Tarama Sistemleri Serisi, laboratuvar ve basit bileşen testleri için tasarlanmış standart tank boyutlarına sahiptir.

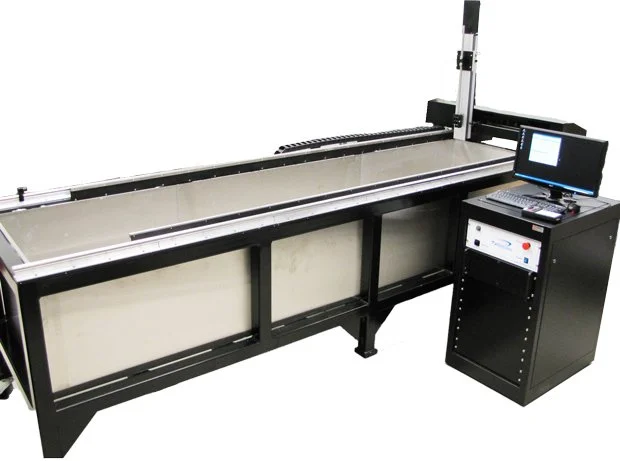

TC Ultrasonik Tarama Sistemleri Serisi, büyük tarama zarfları için ağır hizmet tipi yapılar ve tanklarla tasarlanmıştır. Bu sistemler, müşterilerin tahribatsız test ihtiyaçlarına uyacak şekilde özel olarak tasarlanabilir ve üretilebilir.

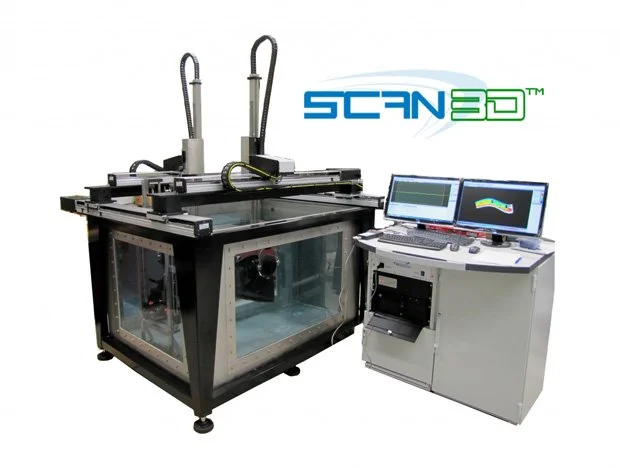

Scan3D serisi, karmaşık havacılık ve endüstriyel parçaların otomatik 2D/3D ultrasonik daldırma testi için tasarlanmış yüksek hassasiyetli sistemlerdir.
-
Kullanım amacı: Laboratuvar, uçak bakım-onarım (MRO) ve endüstriyel uygulamalarda standart boyda daldırma tanklı ultrasonik test sistemi.
Kompakt yapı: 2 eksenden (X-Y) başlayıp, otomatik Z ve fırlatma (Gimbal/Gimbal—G/G) dahil 5 eksene kadar yükselir.
Modeller:

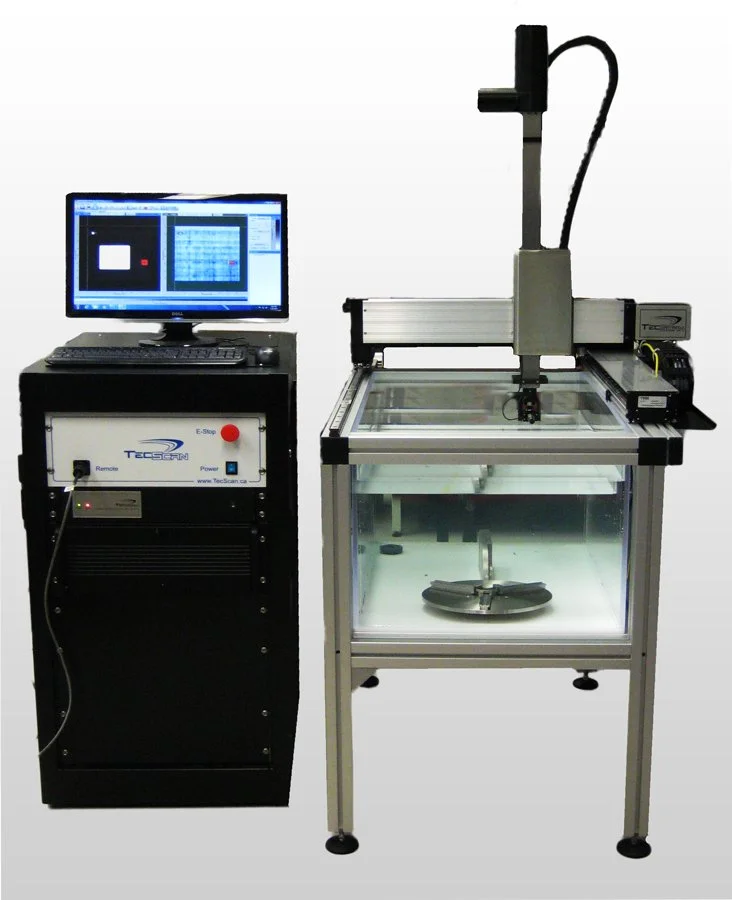

TS‑0500 & TS‑1000: Manuel/otomatik X-Y, manuel Z aksı, alüminyum çerçeve + akrilik tank.

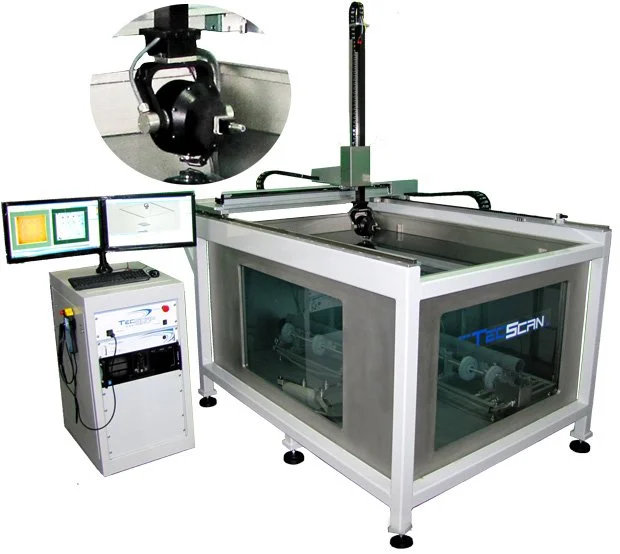

TS‑2000: Otomatik XYZ, çelik gövde, akrilik tank, Gimbal/Contour modülü.
TS‑3000: Büyük hacimli, çelik + paslanmaz gövde, Gimbal, contour modülü, turntable.
Teknik avantajlar:
Yüksek hızda UT tarama ve pozisyon tekrarlanabilirliği
12 eksene kadar hareket kontrolü, tam dalga formu dijitalizasyon, gerçek zamanlı A/B/C‑scan görüntüleme
-

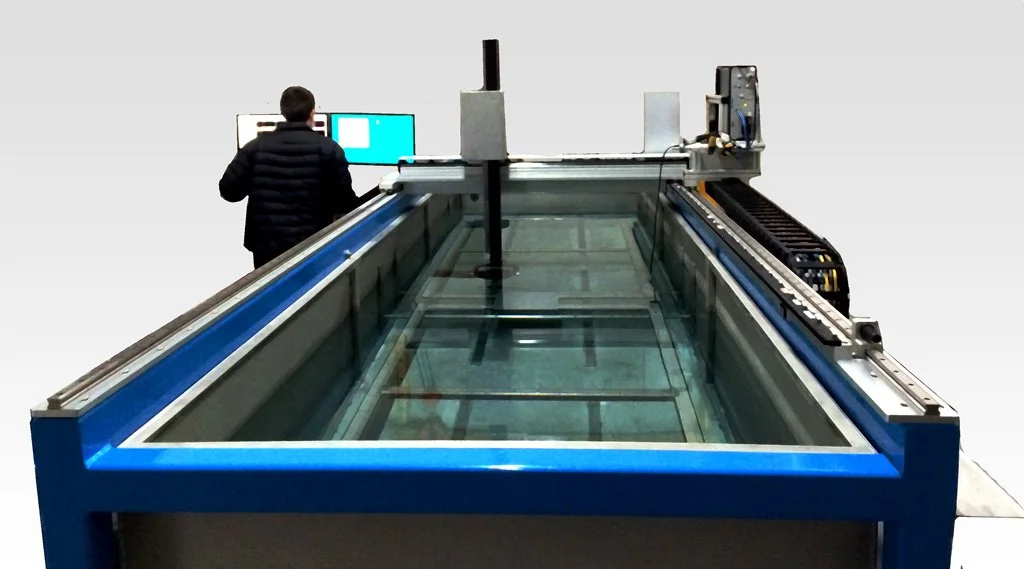

Kullanım amacı: Ağır hizmet tipi, büyük hacimli ve ihtiyaçlara özel tasarlanmış otomatik daldırma sistemleri .
Yapı özellikleri: Kaynaklı çelik gövde, paslanmaz çelik tank, akrilik pencereler.
Eksen konfigürasyonu: 3 eksenden başlayarak 11 eksene kadar (çift köprü + Gimbal/Gimbal).
Fazlı Dizi (Phased Array) desteği: Gelişmiş dalga yönlendirme ve penetrasyonla hızlı, büyük, karmaşık parça tarama.
Kontrol & yazılım: TecView™ UT yazılımıyla saha‑yönetim ve analiz; tam dalga formu, gerçek zamanlı A/B/C‑scan, yüksek çözünürlüklü enkoder ve servo motorlar.
-
Kullanım amacı: Havacılık ve endüstri için kritik, karmaşık geometrili parçaları yüksek hassasiyetle tarama.
Yapı ve entegrasyon: 3D hareket kontrolü, Gimbal/Gimbal problar, CAD tabanlı otomatik scan planı.
Teknik Avantajlar:
2.5D ve 3D kontur takibi.
CAD aktarma, otomatik teach‑learn, Ses Yolu Hesaplama (Sound Path Calculation).
Eşzamanlı Pulse‑Echo (PE) ve Through‑Transmission (TT) tarama.
Sonuçların doğrudan 3D model üzerinde görüntülenmesi.
