ASTRA SERİSİ

ASTRA hat içi platformu, konveyör tipi yüksek verimli üretim için uyarlanmış magnetron sıçratma teknolojisine dayanmaktadır.
Sistemin temel ayırt edici özelliği, tabakaların yatay konumda yüklenmesidir.
Tabakalar, tüm kaplama makinesi boyunca ilerleyen taşıyıcılara yüklenir ve vakum yükleme-kilit odaları ile işlem koridorlarından geçerek ilerler.
Taşıyıcılar, kaplama işlemi tamamlandıktan sonra bir vakum yükleme-kilit odasından geçerek atmosfere çıkar.
Ardından taşıyıcılar, atmosfer koşullarında çalışan geri dönüş konveyörü üzerinden yükleme alanına döner.
Bu standartlaştırılmış tasarım, alan tasarrufu sağlamak için işlem odasının altına yerleştirilmiştir.

Modüler yapı sayesinde, ilave odalar ve sıçratma istasyonlarının farklı pozisyonlara eklenmesi ile çeşitli film katmanları üretilebilir ve farklı çevrim sürelerine ulaşılabilir.

ASTRA kaplama makinelerinde gerçekleştirilebilen başlıca süreçler:

  • ITO ve diğer TCO yapıları

  • Dokunmatik sektör için Endeks Eşleşmeli ITO kaplamalar

  • Kapak camı üzerinde Yansıma Önleyici (AR) kaplamalar

  • AR + Parmak İzi Önleyici (AF) kaplamalar

  • Cam ve plastik (PET) tabakalar üzerinde NCVM renk kaplamaları

  • Metalizasyon kaplamaları

  • ASTRA-M: Orta boyutlu, seri üretim için yatay kaplama makinesi

  • ASTRA-S: Küçük boyutlu, küçük ölçekli üretim, pilot üretim, laboratuvar, Ar-Ge ve süreç optimizasyonu için kaplama makinesi

Renkli, üçgen şeklinde çizilmiş ve içi boş, dik dörtgen çizgilerden oluşan logo. Altında 'I-PHOTONICS' yazısı.

ASTRA-M

Otomatik endüstriyel makine, metalik gövde ve çeşitli mekanik parçalarla donatılmış, yüksek teknolojili otomasyon cihazı.

Büyük Ölçekli Seri Üretim İçin Yatay Hat İçi Vakum Sistemleri

ASTRA-M, tamamen yatay tabaka yükleme prensibine dayanan, magnetron sıçratma teknolojisi tabanlı bir hat içi vakum kaplama sistemidir.

Kaplama Makinesi Tanımı

Kaplama sistemi iki ana bölümden oluşur:

  • Vakum odaları

  • Yükleme/boşaltma masaları (otomasyon sistemine uyumlu olacak şekilde yapılandırılabilir)

Bu masalar temiz oda (cleanroom) ortamına kurulur.
Standart ASTRA tasarımı tek uçludur, yani yükleme ve boşaltma işlemleri aynı taraftan yapılır.
Kaplama makinesinin uçlarında taşıyıcıları vakum odalarından geri dönüş konveyörüne aktaran asansörler bulunur.
İsteğe bağlı olarak, yükleme ve boşaltmanın karşılıklı uçlardan yapıldığı çift uçlu tasarım da mümkündür.

Geri dönüş konveyörü, tüm makinenin makine alanına kurulabilmesi için toz geçirmez kapalı bir tasarıma sahiptir.
Tabakalar taşıyıcılara yüklenir ve taşıyıcılar, vakum yükleme-kilit odasından işlem odasına (sıçratma alanı) sabit hızla ve aralarında boşluk (gap) olmadan ilerlerler.

İşlem odaları, tabaka temizliği, ince film kaplama ve gerekirse son işlem (post-treatment) için gerekli tüm teknolojik sistemlerle donatılmıştır.
Makine kontrolü, tam otomatik modda HMI + PLC sistemi üzerinden gerçekleştirilir.
Kontrol sistemi, İmalat Yürütme Sistemi (MES) ile entegre edilebilir.

Mevcut Üretim Jenerasyonları

Kaplama alanı büyüklüğüne göre ASTRA-M şu seçenekte sunulmaktadır:

  • GEN 4.5: 800 × 1100 mm kaplama alanı

Standart dışı özel varyasyonlar da ayrıca değerlendirilebilir.

Üretkenlik

Kaplama alanı büyüklüğüne ek olarak üretkenliği belirleyen ana parametre çevrim süresidir (takt süresi).
Bu süre, kaplanmış tabakaların taşıyıcıdan boşaltılması ile yeni tabakaların yüklenmesi arasındaki zaman dilimidir.
ASTRA-M platformu için en kısa çevrim süresi 45 saniyeden başlamaktadır.

Süreç Kararlılığı

SIFIR BOŞLUK (ZERO GAP) taşıma sistemi tasarımı sayesinde, taşıyıcılar arasında boşluk bırakmadan ilerleme sağlanır.
Bu tasarım, yüksek kaliteli ekran ve dokunmatik panel kaplamaları için gereken üstün sıçratma süreci kararlılığını garanti eder.

Mevcut Kaplama Süreçleri

Modüler tasarımı sayesinde, ASTRA kaplama sisteminin yapısı farklı üretim görevlerine göre ölçeklendirilebilir ve optimize edilebilir.
Kullanılabilecek başlıca teknolojik cihazlar:

  • İyon Işını ile Temizleme Sistemi

  • RF Plazma Temizleme Sistemi

  • Planar Magnetron Sıçratma İstasyonu (DC veya AC)

  • Silindirik Döner Magnetron Sıçratma İstasyonu (DC veya AC)

  • RF Magnetronlar

  • AF (Anti-Fingerprint) Buharlaştırma Sistemi

  • Optik İzleme Sistemi

Tabaka Türleri

  • Cam

  • PET (veya diğer plastik filmler)

  • Talebe bağlı diğer malzemeler


Uzun endüstriyel makine veya üretim hattı, büyük ve metalik, çeşitli bileşenler ve bölümlere sahip.

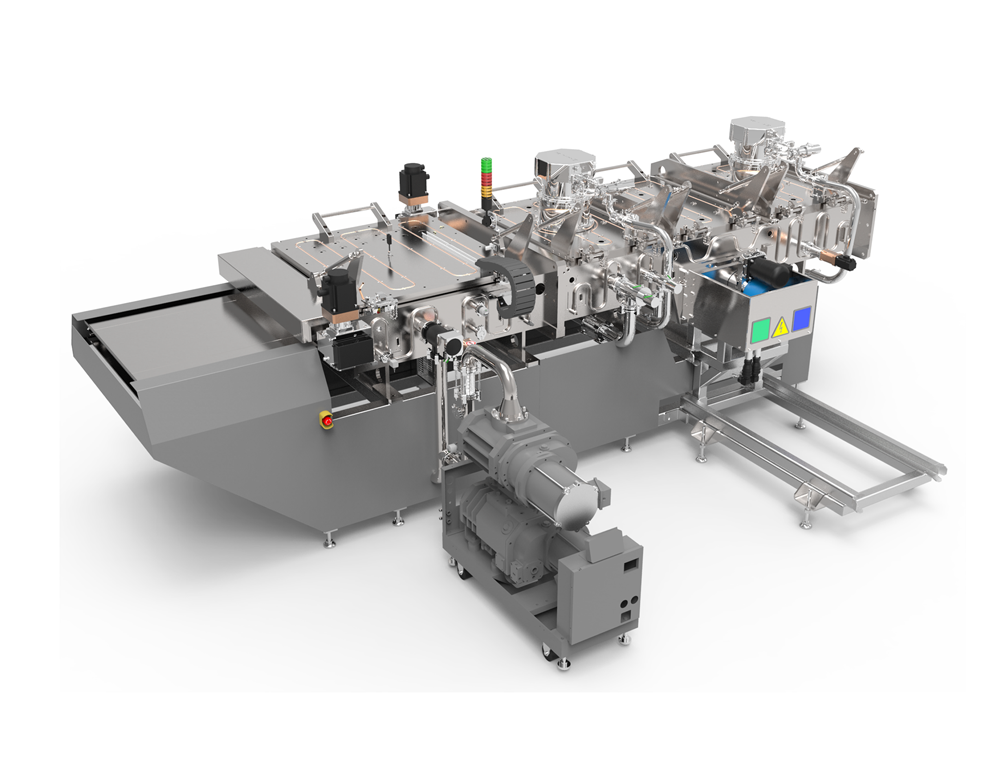

ASTRA-S

Laboratuvar ve Küçük Ölçekli Üretim İçin Yatay Hat İçi Vakum Sistemleri

ASTRA-S, yatay tabaka yüklemesi prensibine dayanan magnetron sıçratma teknolojili bir vakum kaplama sistemidir.
Temel konfigürasyonunda, her yüklemenin bir önceki taşıyıcının boşaltılmasından sonra yapıldığı batch modu (toplu işlem) ile çalışır. Ancak, önceden tanımlı çevrim süresi ile sürekli üretim yapılacak şekilde hat içi (inline) moda da dönüştürülebilir.

ASTRA-S Tasarım Fikri

  • Kitle üretim hat içi kaplama makinelerinin birebir aynı kaplama koşullarını küçük ölçekte tekrar eden bir sistem geliştirmek. Böylece, proses geliştirme ve üretim konfigürasyonları, kitle üretim koşullarına benzer ortamlarda hazırlanabilir ve yeni süreçlerin seri üretimi minimum zaman kaybıyla başlatılabilir.

  • Laboratuvar ortamında başlayıp müşterinin iş hacmiyle birlikte büyüyebilecek bir çözüm sunmak. Temel fikir, ASTRA-S’nin modifikasyonla yüksek verimli bir üretim kaplama makinesine dönüşebilmesidir.

Kaplama Makinesi Tanımı

ASTRA-S kaplama sistemi;

  • Bir yükleme masası,

  • Bir vakum yükleme-kilit odası ve

  • Bir veya daha fazla işlem odasından oluşur.
    Tüm birimler temiz oda ortamına kurulur.

Temel ASTRA-S tasarımı tek uçludur, yani yükleme ve boşaltma işlemleri aynı taraftan yapılır. Bu yapı ile sistem batch modda çalışır; yeni yükleme, önceki taşıyıcı tamamen boşaltıldıktan sonra yapılır.
İsteğe bağlı olarak, çift uçlu tasarıma dönüştürülebilir; bu durumda yükleme ve boşaltma karşılıklı uçlardan yapılır ve sistem hat içi (inline) moda geçerek önceden tanımlı çevrim süresi ile çalışır.

Bu sayede ASTRA-S, küçük ölçekli bir üretim makinesine dönüştürülerek verimlilik önemli ölçüde artırılabilir.

Tabakalar taşıyıcılara yüklenir ve taşıyıcılar vakum yükleme-kilit odasından işlem odasına (sıçratma alanı) ilerler.
İşlem odasında taşıyıcı, magnetron sistemi önünde taramalı (scanning) hareketler yaparak istenilen kaplama kalınlığına ulaşır.
İşlem odaları, tabaka temizliği, ince film kaplama ve gerekiyorsa son işlem (post-treatment) için gerekli tüm teknolojik sistemlerle donatılabilir.
Makine kontrolü, tam otomatik modda HMI + PLC sistemi üzerinden sağlanır.

Mevcut Üretim Jenerasyonu

  • Kaplama alanı büyüklüğüne göre ASTRA-S aşağıdaki versiyonda sunulmaktadır:

  • GEN 2: 370 × 420 mm kaplama alanı

  • Standart dışı diğer varyasyonlar da ayrıca değerlendirilebilir.

Üretkenlik

Bir laboratuvar kaplama makinesi olup küçük ölçekli üretime dönüşme potansiyeline sahip olan ASTRA-S, temel versiyonunda taramalı modda (scanning mode) çalışır.
Bu durumda üretkenlik, istenen katman kalınlığına (ve buna bağlı tarama sayısına) göre değişir.
Modüler yapısı sayesinde ASTRA-S, ek işlem odaları ve sonuna bir yükleme-kilit odası eklenerek genişletilebilir ve tam bir üretim makinesine dönüştürülebilir.

Mevcut Kaplama Süreçleri

Modüler yapısı sayesinde ASTRA-S kaplama makinesi farklı üretim görevlerine göre ölçeklendirilebilir ve optimize edilebilir.
Kullanılabilecek başlıca teknolojik cihazlar:

  • İyon Işını ile Temizleme Sistemi

  • RF Plazma Temizleme Sistemi

  • Planar Magnetron Sıçratma İstasyonu (DC veya AC)

  • Silindirik Döner Magnetron Sıçratma İstasyonu (DC veya AC)

  • RF Magnetronlar

  • Optik İzleme Sistemi

Tabaka Türleri

  • Cam

  • PET (veya diğer plastik filmler)

  • Talebe bağlı diğer malzemeler
